5.10 典型特性 — 固定輸出電壓版本
請參閱圖 7-1

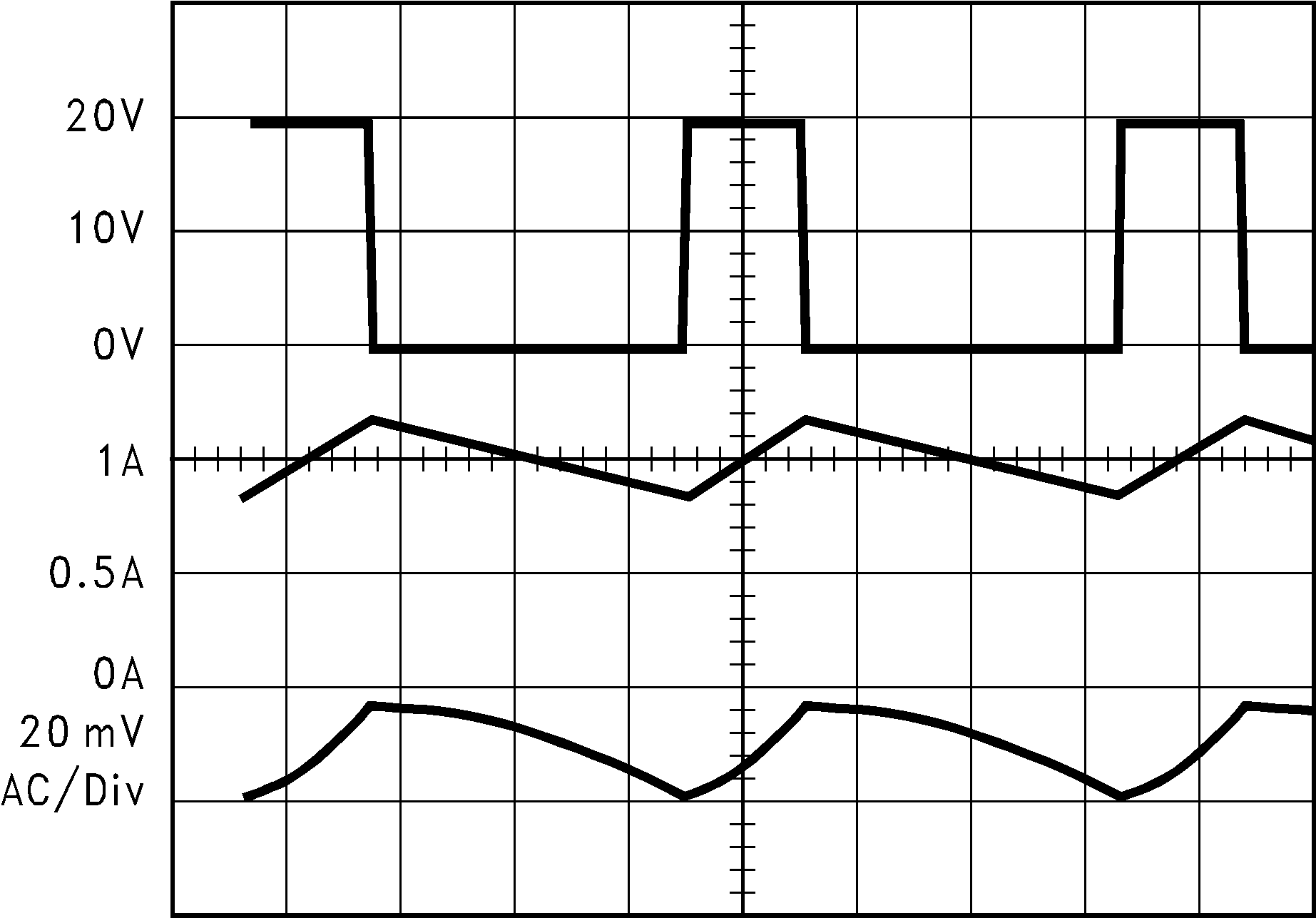

| VSW 引腳電壓、10V/div | VIN = 20V，VOUT = 5V， |
| 電感器電流，0.5A/div | ILOAD = 1A、L = 47μH、 |
| 輸出紋波電壓、20mV/div 交流耦合 | COUT = 68μF、COUTESR = 50mΩ |

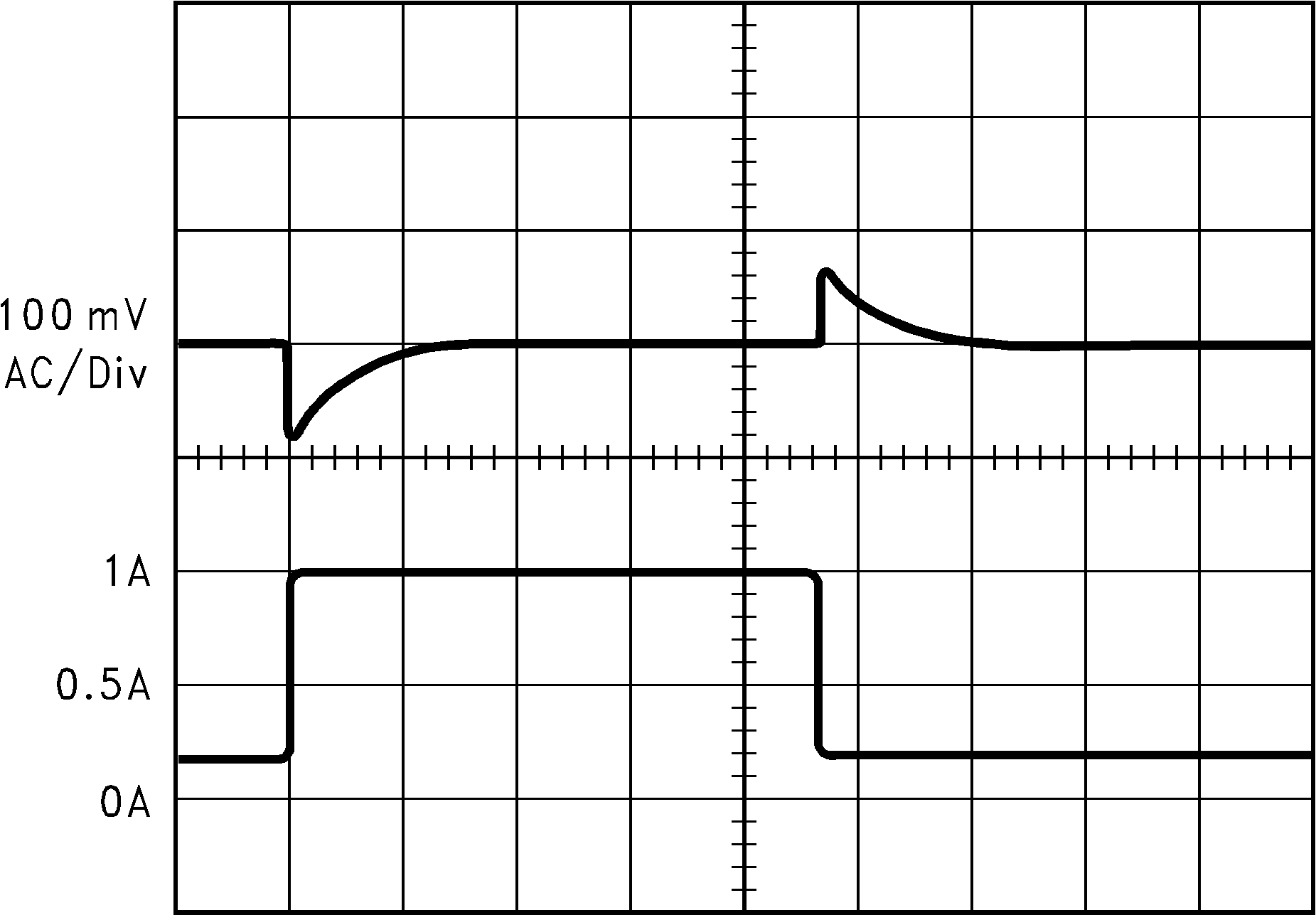

| 輸出電壓，100mV/div、 | VIN = 20V，VOUT = 5V， |
| 交流耦合 | ILOAD = 1A、L = 47μH、 |
| 負載電流：200mA 至 1A 負載脈沖 | COUT = 68μF、COUTESR = 50mΩ |

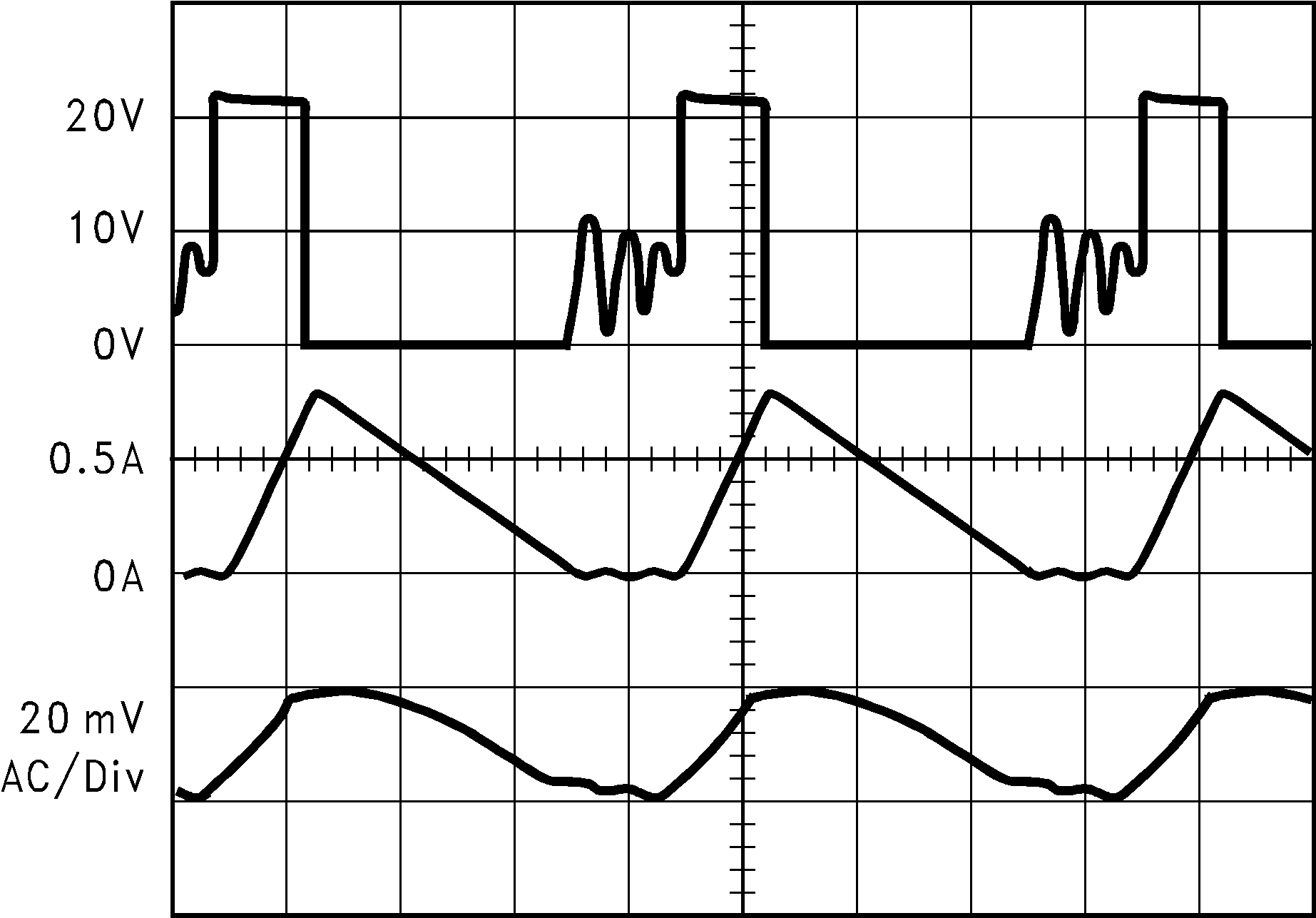

| VSW 引腳電壓、10V/div | VIN = 20V，VOUT = 5V， |
| 電感器電流，0.5A/div | ILOAD = 300mA、L = 15μH、 |
| 輸出紋波電壓、20mV/div 交流耦合 | COUT = 68μF（2 個并聯）、COUTESR = 25mΩ |
| 輸出電壓，100mV/div、 | VIN = 20V，VOUT = 5V， |
| 交流耦合 | L= 47μH、 |
| 負載電流：100mA 至 400mA 負載脈沖 | COUT = 68μF（2 個并聯）、COUTESR = 50mΩ |
