7.2.2 可調節輸出電壓應用
CIN = 22μF、50V 鉭、Sprague 199D 系列
COUT = 47μF、25V 鉭、Sprague 595D 系列
D1 = 3.3A、50V 肖特基整流器、IR 30WQ05F
L1 = 68μH Sumida #RCR110D-680L
R1 = 1.5kΩ、1%
CB = 0.01μF、50V 陶瓷電容器

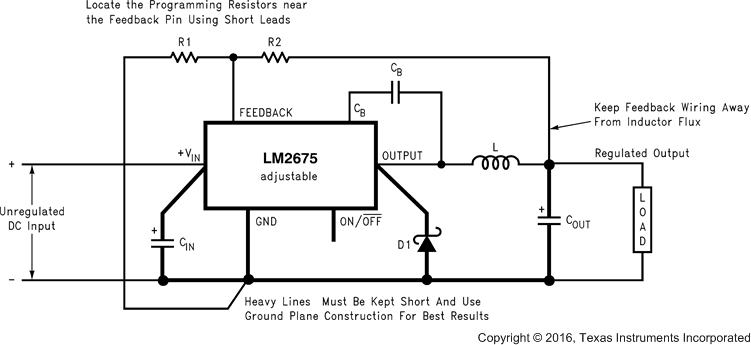

圖 7-6 可調節輸出電壓原理圖COUT = 47μF、25V 鉭、Sprague 595D 系列
D1 = 3.3A、50V 肖特基整流器、IR 30WQ05F
L1 = 68μH Sumida #RCR110D-680L
R1 = 1.5kΩ、1%
CB = 0.01μF、50V 陶瓷電容器
