ZHCSJU0B August 2019 – January 2021 DRV8874-Q1
PRODUCTION DATA
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 | |
|---|---|---|---|---|---|---|
| 電源(VCP、VM) | ||||||
| IVMQ | VM 睡眠模式電流 | VVM = 13.5V、nSLEEP = 0V、TJ = 25°C | 0.75 | 1 | μA | |
| nSLEEP = 0V | 5 | μA | ||||
| IVM | VM 活動模式電流 | VVM = 13.5V,nSLEEP = 5V, EN/IN1 = PH/IN2 = 0V | 3 | 7 | mA | |
| tWAKE | 開通時間 | VVM > VUVLO、nSLEEP = 5V 至活動模式 | 1 | ms | ||
| tSLEEP | 關斷時間 | nSLEEP = 0V 進入睡眠模式 | 1 | ms | ||
| VVCP | 電荷泵穩壓器電壓 | VCP 相對于 VM,VVM = 13.5V | 5 | V | ||
| fVCP | 電荷泵開關頻率 | 400 | kHz | |||
| 邏輯電平輸入(EN/IN1、PH/IN2、nSLEEP) | ||||||
| VIL | 輸入邏輯低電壓 | VVM < 5V | 0 | 0.7 | V | |
| VVM ≥ 5V | 0 | 0.8 | ||||
| VIH | 輸入邏輯高電壓 | 1.5 | 5.5 | V | ||
| VHYS | 輸入滯后 | 200 | mV | |||
| nSLEEP | 50 | mV | ||||
| IIL | 輸入邏輯低電平電流 | VI = 0V | -5 | 5 | μA | |
| IIH | 輸入邏輯高電流 | VI = 5V | 50 | 75 | μA | |
| RPD | 輸入下拉電阻 | 至 GND | 100 | kΩ | ||
| 三電平輸入 (PMODE) | ||||||
| VTIL | 三電平輸入邏輯低電壓 | 0 | 0.65 | V | ||
| VTIZ | 三電平輸入高阻抗電壓 | 4.5 V < VVM < 5.5 V | 0.9 | 1.0 | 1.1 | V |
| 5.5V ≤ VVM ≤ 37V | 0.9 | 1.1 | 1.2 | |||
| VTIH | 三電平輸入邏輯高電壓 | 1.5 | 5.5 | V | ||
| ITIL | 三電平輸入邏輯低電流 | VI = 0V | –50 | -32 | μA | |
| ITIZ | 三電平輸入高阻抗電流 | VI = 1.1V | -10 | 10 | μA | |
| ITIH | 三電平輸入邏輯高電流 | VI = 5V | 113 | 150 | μA | |
| RTPD | 三電平下拉電阻 | 至 GND | 44 | kΩ | ||
| RTPU | 三電平上拉電阻 | 至內部 5V | 156 | kΩ | ||
| 四電平輸入 (IMODE) | ||||||
| VQI2 | 四電平輸入電平 1 | 電壓至所設置的四電平 1 | 0 | 0.45 | V | |
| RQI2 | 四電平輸入電平 2 | 電阻至 GND 至所設置的四電平 2 | 18.6 | 20 | 21.4 | kΩ |
| RQI3 | 四電平輸入電平 3 | 電阻至 GND 至所設置的四電平 3 | 57.6 | 62 | 66.4 | kΩ |
| VQI4 | 四電平輸入電平 4 | 電壓至所設置的四電平 4 | 2.5 | 5.5 | V | |
| RQPD | 四電平下拉電阻 | 至 GND | 136 | kΩ | ||
| RQPU | 四電平上拉電阻 | 至內部 5V | 68 | kΩ | ||
| 開漏輸出 (nFAULT) | ||||||
| VOL | 輸出邏輯低電壓 | IOD = 5mA | 0.3 | V | ||
| IOZ | 輸出邏輯高電流 | VOD = 5V | -2 | 2 | μA | |
| 驅動器輸出(OUT1、OUT2) | ||||||
| RDS(on)_HS | 高側 MOSFET 導通電阻 | VVM = 13.5V、IO = 2A、TJ = 25°C | 100 | 120 | mΩ | |
| VVM = 13.5V、IO = 2A、TJ = 150°C | 160 | 190 | mΩ | |||
| RDS(on)_LS | 低側 MOSFET 導通電阻 | VVM = 13.5V、IO = -2A、TJ = 25°C | 100 | 120 | mΩ | |
| VVM = 13.5V、IO = -2A、TJ = 150°C | 160 | 190 | mΩ | |||
| VSD | 體二極管正向電壓 | ISD = 1A | 0.9 | V | ||
| tRISE | 輸出上升時間 | VVM = 13.5V,OUTx 上升 10% 至 90% | 500 | ns | ||
| tFALL | 輸出下降時間 | VVM = 13.5V,OUTx 下降 90% 至 10% | 500 | ns | ||
| tPD | 輸入至輸出傳播延遲 | EN/IN1,PH/IN2 至 OUTx,從 OUTx 至 GND 為 200Ω | 1.75 | μs | ||
| tDEAD | 輸出死區時間 | 體二極管導通 | 750 | ns | ||
| 電流檢測和調節(IPROPI、VREF) | ||||||
| AIPROPI | 電流鏡比例因數 | 450 | μA/A | |||
| AERR(1) | 電流鏡比例誤差 | IOUT < 0.4A 5.5V ≤ VVM ≤ 37V | –30 | 30 | mA | |
| 0.4A ≤ IOUT < 1A 5.5V ≤ VVM ≤ 37V | –7.5 | 7.5 | % | |||
| 1A ≤ IOUT < 2A 5.5V ≤ VVM ≤ 37V | -6 | 6 | ||||
| 2A ≤ IOUT ≤ 4A 5.5V ≤ VVM ≤ 37V | -5.5 | 5.5 | ||||
| tOFF | 電流調節關斷時間 | 25 | μs | |||
| tDELAY | 電流感測延遲時間 | 6 | μs | |||
| tDEG | 電流調節抗尖峰脈沖時間 | 1.7 | μs | |||
| tBLK | 電流調節消隱時間 | 2.7 | μs | |||
| 保護電路 | ||||||
| VUVLO | 電源欠壓鎖定 (UVLO) | VVM 上升 | 4.3 | 4.45 | 4.6 | V |
| VVM 下降 | 4.2 | 4.35 | 4.5 | V | ||
| VUVLO_HYS | 電源 UVLO 遲滯 | 100 | mV | |||
| tUVLO | 電源欠壓抗尖峰脈沖時間 | 10 | μs | |||
| VCPUV | 電荷泵欠壓鎖定 | VCP 相對于 VM,VVCP 下降 | 2.25 | V | ||
| IOCP | 過流保護跳變點 | 6 | 10 | A | ||
| tOCP | 過流保護抗尖峰脈沖時間 | 3 | μs | |||
| tRETRY | 過流保護重試時間 | 2 | ms | |||
| TTSD | 熱關斷溫度 | 160 | 175 | 190 | °C | |
| THYS | 熱關斷遲滯 | 20 | °C | |||

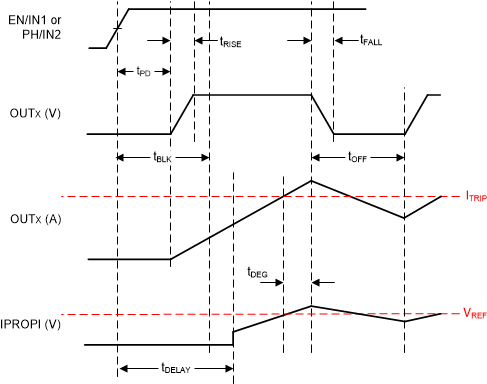

圖 6-1 時序參數圖
