ZHCSJU0B August 2019 – January 2021 DRV8874-Q1
PRODUCTION DATA

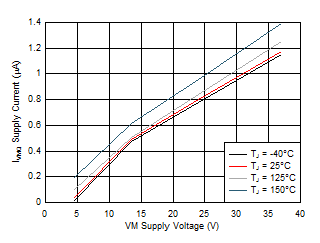

圖 6-2 睡眠電流 (IVMQ) 與電源電壓 (VVM) 間的關系

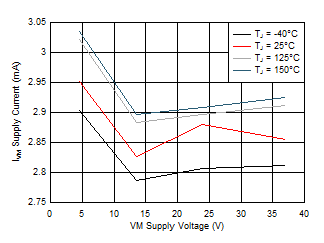

圖 6-4 有效電流 (IVM) 與電源電壓 (VVM) 間的關系

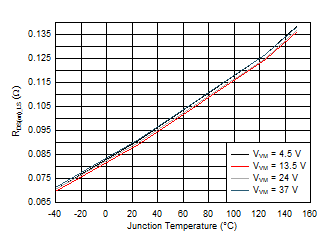

圖 6-6 低側 RDS(on) 與結溫間的關系

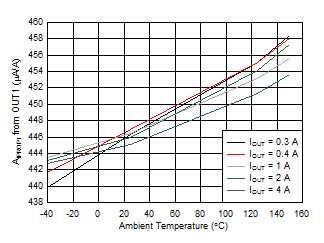

圖 6-8 OUT1 電流感測誤差與結溫間的關系

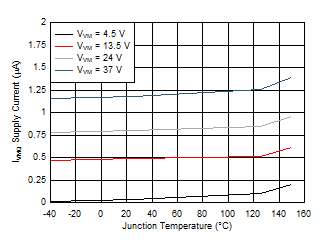

圖 6-3 睡眠電流 (IVMQ) 與結溫間的關系
圖 6-5 有效電流 (IVM) 與結溫間的關系

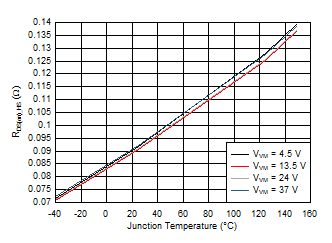

圖 6-7 高側 RDS(on) 與結溫間的關系

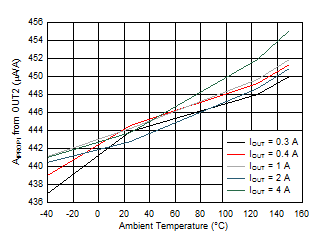

圖 6-9 OUT2 電流感測誤差與結溫間的關系
