ZHCSYV0 August 2025 DRV8844A
PRODUCTION DATA
6.3.4 電荷泵
由于輸出級使用 N 溝道 FET，因此需要高于 VM 電源的柵極驅動電壓才能完全增強高側 FET。DRV8844A 集成了一個電荷泵電路，可為此目的生成高于 VM 電源的電壓。
電荷泵需要兩個外部電容器才能運行。有關這些電容器的詳細信息（值、連接等），請參閱方框圖和引腳說明。
當 nSLEEP 為低電平時，電荷泵會關斷。

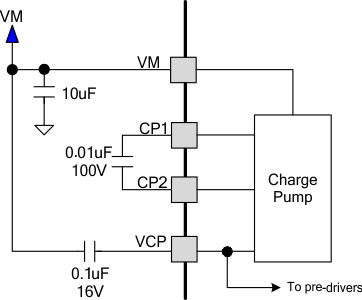

圖 6-3 電荷泵ZHCSYV0 August 2025 DRV8844A
