ZHCSYV0 August 2025 DRV8844A
PRODUCTION DATA
5.6 開關特性
在自然通風條件下的工作溫度范圍內測得（除非另有說明）(1)（請參閱圖 5-1）
| 編號 | 參數 | 測試條件 | 最小值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 1 | t1 | ENx 高電平到 OUTx 高電平的延遲時間，INx = 1 | 130 | 330 | ns |
| 2 | t2 | ENx 低電平到 OUTx 低電平的延遲時間，INx = 1 | 275 | 475 | ns |
| 3 | t3 | ENx 高電平到 OUTx 低電平的延遲時間，INx = 0 | 100 | 300 | ns |
| 4 | t4 | ENx 低電平到 OUTx 高電平的延遲時間，INx = 0 | 200 | 400 | ns |
| 5 | t5 | INx 高電平到 OUTx 高電平的延遲時間 | 300 | 500 | ns |
| 6 | t6 | INx 低電平到 OUTx 低電平的延遲時間 | 275 | 475 | ns |
| 7 | tR | 電阻負載至 VNEG 的輸出上升時間， | 30 | 150 | ns |
| 8 | tF | 電阻負載至 VNEG 的輸出下降時間 | 30 | 150 | ns |
(1) 未經生產測試

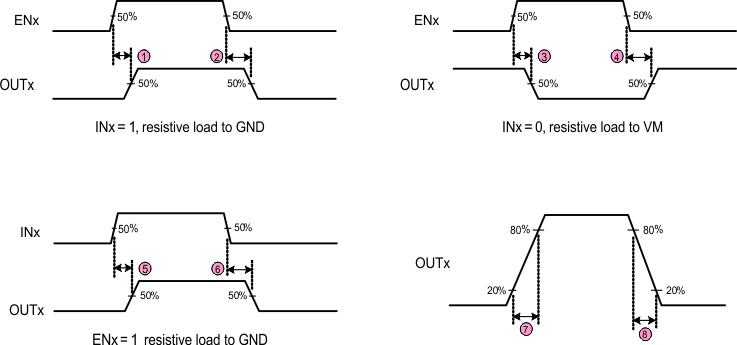

圖 5-1 DRV8844A 開關特性
