DRV8844A 含有四個使用 N 溝道 MOSFET 的1/2 H 橋驅動器。圖 6-1 展示了輸出電路的方框圖。
在 VM 和 VNEG 之間驅動輸出引腳。VNEG 通常在單電源應用中接地，在雙電源應用中為負電壓。
請注意，有多個 VM 電機電源引腳。所有 VM 引腳必須一起連接到電機電源電壓。

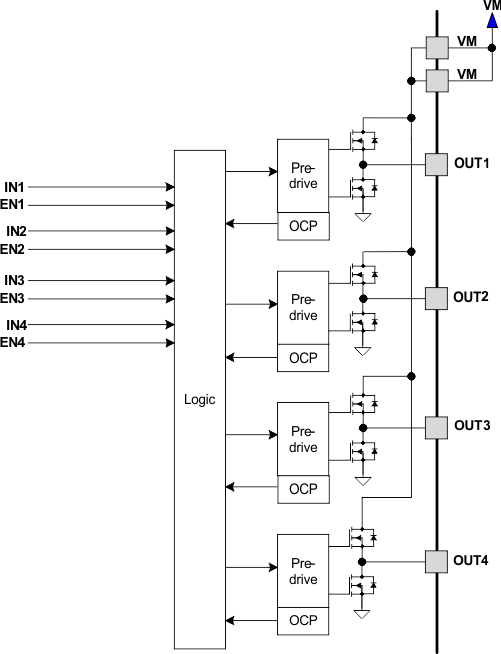

圖 6-1 電機控制電路
