6.3.3 電橋控制
INx 輸入引腳直接控制 OUTx 輸出的狀態（高電平或低電平）；ENx 輸入引腳可啟用或禁用 OUTx 驅動器。表 6-1 展示了邏輯。
表 6-1 H 橋邏輯
| INx | ENx | OUTx |
|---|---|---|
| X | 0 | Z |
| 0 | 1 | L |
| 1 | 1 | H |
還可以使用輸入進行 PWM 控制，例如控制直流電機的轉速。當使用 PWM 控制繞組時，如果驅動電流中斷，電機的感應性質將要求電流必須繼續流動。這稱為再循環電流。為了處理此再循環電流，H 橋可在兩種不同的狀態下運行：快速衰減或慢速衰減。在快速衰減模式下，將會禁用 H 橋，再循環電流將會流過體二極管；在慢速衰減模式下，將會短接電機繞組。
使用快速衰減執行 PWM 操作時，會將 PWM 信號應用到 ENx 引腳；使用慢速衰減時，會將 PWM 信號應用到 INx 引腳。表 6-2 是使用 OUT1 和 OUT2 作為 H 橋來驅動直流電機的示例：
表 6-2 PWM 功能
| IN1 | EN1 | IN2 | EN2 | 功能 |
|---|---|---|---|---|
| PWM | 1 | 0 | 1 | 正向 PWM，慢速衰減 |
| 0 | 1 | PWM | 1 | 反向 PWM，慢速衰減 |
| 1 | PWM | 0 | PWM | 正向 PWM，快速衰減 |
| 0 | PWM | 1 | PWM | 反向 PWM，快速衰減 |

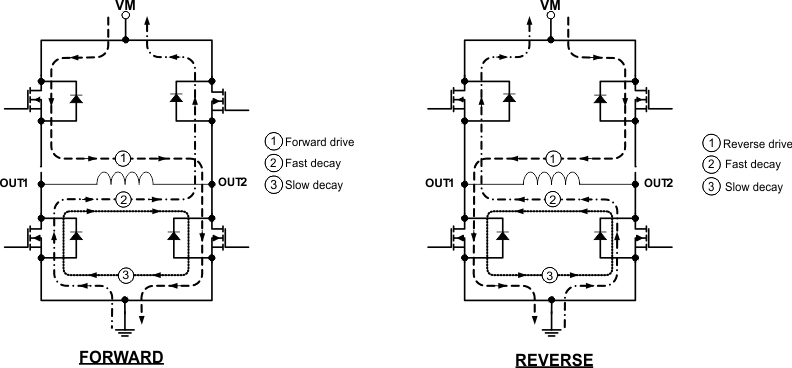

圖 6-2 顯示了不同驅動和衰減模式下的電流路徑：
圖 6-2 電流路徑
