4 引腳配置

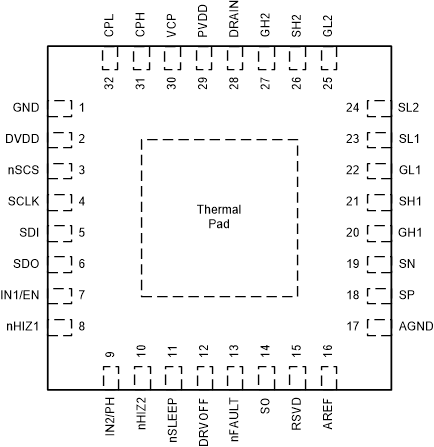

圖 4-1 DRV8705S-Q1 RHB 封裝32 引腳 VQFN頂視圖

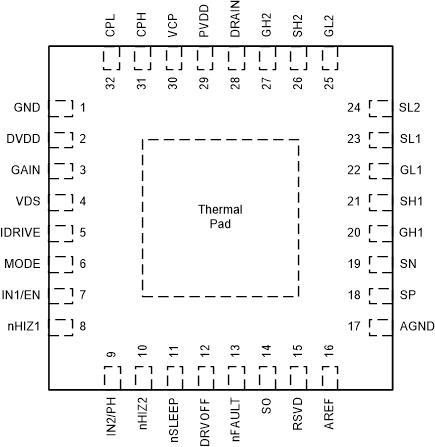

圖 4-2 DRV8705H-Q1 RHB 封裝32 引腳 VQFN頂視圖表 4-1 DRV8705-Q1_RHB 封裝 (VQFN) 引腳功能
| 引腳 | I/O | 類型 | 說明 | ||
|---|---|---|---|---|---|
| 編號 | 名稱 | 名稱 | |||
| DRV8705S-Q1 | DRV8705H-Q1 | ||||
| 1 | GND | I/O | 地 | 器件接地。連接到系統地。 | |
| 2 | DVDD | I | 電源 | 器件邏輯和數字輸出電源輸入。在 DVDD 和 GND 引腳之間連接一個 1.0μF、6.3V 的陶瓷電容器。 | |
| 3 | nSCS | — | I | 數字 | 串行芯片選擇。此引腳上的邏輯低電平支持串行接口通信。內部上拉電阻。 |
| — | 增益 | I | 模擬 | 放大器增益設置。由外部電阻設置的 4 電平輸入引腳。 | |
| 4 | SCLK | — | I | 數字 | 串行時鐘輸入。串行數據會移出并在此引腳上的相應上升沿和下降沿被捕捉。內部下拉電阻。 |
| — | VDS | I | 模擬 | VDS 監控閾值設置。由外部電阻設置的 6 電平輸入引腳。 | |
| 5 | SDI | — | I | 數字 | 串行數據輸入。在 SCLK 引腳的下降沿捕捉數據。內部下拉電阻。 |
| — | IDRIVE | I | 模擬 | 柵極驅動器輸出電流設置。由外部電阻設置的 6 電平輸入引腳。 | |
| 6 | SDO | — | O | 數字 | 串行數據輸出。在 SCLK 引腳的上升沿移出數據。推挽式輸出。 |
| — | MODE | I | 模擬 | PWM 輸入模式設置。由外部電阻設置的 4 電平輸入引腳。 | |
| 7 | IN1/EN | I | 數字 | 半橋控制輸入。請查看 PWM 模式了解詳細信息。內部下拉電阻。 | |
| 8 | nHIZ1 | I | 數字 | 半橋控制輸入。請查看 PWM 模式了解詳細信息。內部下拉電阻。 | |
| 9 | IN2/PH | I | 數字 | 半橋控制輸入。請查看 PWM 模式了解詳細信息。內部下拉電阻。 | |
| 10 | nHIZ2 | I | 數字 | 半橋控制輸入。請查看 PWM 模式了解詳細信息。內部下拉電阻。 | |
| 11 | nSLEEP | I | 數字 | 器件使能引腳。置為邏輯低電平可關斷器件并進入睡眠模式。內部下拉電阻。 | |
| 12 | DRVOFF | I | 數字 | 驅動器關斷引腳。置為邏輯高電平可將高側和低側柵極驅動器輸出拉低。內部下拉電阻。 | |
| 13 | nFAULT | O | 數字 | 故障指示燈輸出。此引腳被拉至邏輯低電平可指示故障情況。開漏輸出。需要外部上拉電阻。 | |
| 14 | SO | O | 模擬 | 分流放大器輸出。 | |
| 15 | RSVD | — | — | 保留。接地或保持?jǐn)嚅_。 | |
| 16 | AREF | I | 電源 | 電流檢測放大器的外部電壓基準和電源。在 AREF 和 AGND 引腳之間連接一個 0.1μF、6.3V 的陶瓷電容器。 | |
| 17 | AGND | I/O | 電源 | 器件接地。連接到系統地。 | |
| 18 | SP | I | 模擬 | 分流放大器正輸入。連接到分流電阻的正端子。 | |
| 19 | SN | I | 模擬 | 分流放大器負輸入。連接到分流電阻的負端子。 | |
| 20 | GH1 | O | 模擬 | 高側柵極驅動器輸出。連接到高側功率 MOSFET 的柵極。 | |
| 21 | SH1 | I | 模擬 | 高側源極感測輸入。連接到高側功率 MOSFET 源極。 | |
| 22 | GL1 | O | 模擬 | 低側柵極驅動器輸出。連接到低側功率 MOSFET 的柵極。 | |
| 23 | SL1 | I | 模擬 | 低側 MOSFET 柵極驅動感測和電源返回。通過指向低側 MOSFET 接地回路的低阻抗路徑連接到系統接地端。 | |
| 24 | SL2 | I | 模擬 | 低側 MOSFET 柵極驅動感測和電源返回。通過指向低側 MOSFET 接地回路的低阻抗路徑連接到系統接地端。 | |
| 25 | GL2 | O | 模擬 | 低側柵極驅動器輸出。連接到低側功率 MOSFET 的柵極。 | |
| 26 | SH2 | I | 模擬 | 高側源極感測輸入。連接到高側功率 MOSFET 源極。 | |
| 27 | GH2 | O | 模擬 | 高側柵極驅動器輸出。連接到高側功率 MOSFET 的柵極。 | |
| 28 | DRAIN | I | 模擬 | 橋式 MOSFET 漏極電壓感測引腳。連接到高側 MOSFET 漏極的公共點。 | |
| 29 | PVDD | I | 電源 | 器件驅動器電源輸入。連接到電橋電源。在 PVDD 和 GND 引腳之間連接一個 0.1μF、額定電壓為 PVDD 的陶瓷電容器和大于或等于 10μF 的局部大容量電容。 | |
| 30 | VCP | I/O | 電源 | 電荷泵輸出。在 VCP 和 PVDD 引腳之間連接一個 1μF、16V 的陶瓷電容器。 | |
| 31 | CPH | I/O | 電源 | 電荷泵開關節點。在 CPH 引腳和 CPL 引腳之間連接一個 100nF、額定電壓為 PVDD 的陶瓷電容器。 | |
| 32 | CPL | I/O | 電源 | 電荷泵開關節點。在 CPH 引腳和 CPL 引腳之間連接一個 100nF、額定電壓為 PVDD 的陶瓷電容器。 | |
