ZHCSLW7B August 2022 – October 2023 DRV8462
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 引腳配置和功能
- 6 規格
-
7 詳細說明
- 7.1 概述
- 7.2 功能方框圖
- 7.3
特性說明
- 7.3.1 運行接口
- 7.3.2 步進電機驅動器電流額定值
- 7.3.3 PWM 電機驅動器
- 7.3.4 微步進分度器
- 7.3.5 分度器輸出
- 7.3.6 自動微步模式
- 7.3.7 自定義微步進表
- 7.3.8 電流調節
- 7.3.9 內部基準電壓
- 7.3.10 靜止省電模式
- 7.3.11 電流調節衰減模式
- 7.3.12 使用外部電阻器進行電流檢測
- 7.3.13 靜音步進衰減模式
- 7.3.14 自動扭矩動態電流調節
- 7.3.15 電荷泵
- 7.3.16 線性穩壓器
- 7.3.17 VCC 電壓電源
- 7.3.18 邏輯電平、三電平和四電平引腳圖
- 7.3.19 擴頻
- 7.3.20 保護電路
- 7.3.21 器件功能模式
- 7.4 編程
- 7.5
寄存器映射
- 7.5.1 狀態寄存器
- 7.5.2
控制寄存器
- 7.5.2.1 CTRL1（地址 = 0x04）[默認值 = 0Fh]
- 7.5.2.2 CTRL2（地址 = 0x05）[默認值 = 06h]
- 7.5.2.3 CTRL3（地址 = 0x06）[默認值 = 38h]
- 7.5.2.4 CTRL4（地址 = 0x07）[默認值 = 49h]
- 7.5.2.5 CTRL5（地址 = 0x08）[默認值 = 03h]
- 7.5.2.6 CTRL6（地址 = 0x09）[默認值 = 20h]
- 7.5.2.7 CTRL7（地址 = 0x0A）[默認值 = FFh]
- 7.5.2.8 CTRL8（地址 = 0x0B）[默認值 = 0Fh]
- 7.5.2.9 CTRL9（地址 = 0x0C）[默認值 = 10h]
- 7.5.2.10 CTRL10（地址 = 0x0D）[默認值 = 80h]
- 7.5.2.11 CTRL11（地址 = 0x0E）[默認值 = FFh]
- 7.5.2.12 CTRL12（地址 = 0x0F）[默認值 = 20h]
- 7.5.2.13 CTRL13（地址 = 0x10）[默認值 = 10h]
- 7.5.2.14 CTRL14（地址 = 0x3C）[默認值 = 58h]
- 7.5.3 索引寄存器
- 7.5.4
自定義微步進寄存器
- 7.5.4.1 CUSTOM_CTRL1（地址 = 0x16）[默認值 = 00h]
- 7.5.4.2 CUSTOM_CTRL2（地址 = 0x17）[默認值 = 00h]
- 7.5.4.3 CUSTOM_CTRL3（地址 = 0x18）[默認值 = 00h]
- 7.5.4.4 CUSTOM_CTRL4（地址 = 0x19）[默認值 = 00h]
- 7.5.4.5 CUSTOM_CTRL5（地址 = 0x1A）[默認值 = 00h]
- 7.5.4.6 CUSTOM_CTRL6（地址 = 0x1B）[默認值 = 00h]
- 7.5.4.7 CUSTOM_CTRL7（地址 = 0x1C）[默認值 = 00h]
- 7.5.4.8 CUSTOM_CTRL8（地址 = 0x1D）[默認值 = 00h]
- 7.5.4.9 CUSTOM_CTRL9（地址 = 0x1E）[默認值 = 00h]
- 7.5.5
自動扭矩寄存器
- 7.5.5.1 ATQ_CTRL1（地址 = 0x1F）[默認值 = 00h]
- 7.5.5.2 ATQ_CTRL2（地址 = 0x20）[默認值 = 00h]
- 7.5.5.3 ATQ_CTRL3（地址 = 0x21）[默認值 = 00h]
- 7.5.5.4 ATQ_CTRL4（地址 = 0x22）[默認值 = 20h]
- 7.5.5.5 ATQ_CTRL5（地址 = 0x23）[默認值 = 00h]
- 7.5.5.6 ATQ_CTRL6（地址 = 0x24）[默認值 = 00h]
- 7.5.5.7 ATQ_CTRL7（地址 = 0x25）[默認值 = 00h]
- 7.5.5.8 ATQ_CTRL8（地址 = 0x26）[默認值 = 00h]
- 7.5.5.9 ATQ_CTRL9（地址 = 0x27）[默認值 = 00h]
- 7.5.5.10 ATQ_CTRL10（地址 = 0x28）[默認值 = 08h]
- 7.5.5.11 ATQ_CTRL11（地址 = 0x29）[默認值 = 0Ah]
- 7.5.5.12 ATQ_CTRL12（地址 = 0x2A）[默認值 = FFh]
- 7.5.5.13 ATQ_CTRL13（地址 = 0x2B）[默認值 = 05h]
- 7.5.5.14 ATQ_CTRL14（地址 = 0x2C）[默認值 = 0Fh]
- 7.5.5.15 ATQ_CTRL15（地址 = 0x2D）[默認值 = 00h]
- 7.5.5.16 ATQ_CTRL16（地址 = 0x2E）[默認值 = FFh]
- 7.5.5.17 ATQ_CTRL17（地址 = 0x2F）[默認值 = 00h]
- 7.5.5.18 ATQ_CTRL18（地址 = 0x30）[默認值 = 00h]
- 7.5.6 靜音步進寄存器
- 8 應用和實施
- 9 散熱注意事項
- 10電源相關建議
- 11布局
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- DDW|44
訂購信息
7.3.11.4 智能調優紋波控制

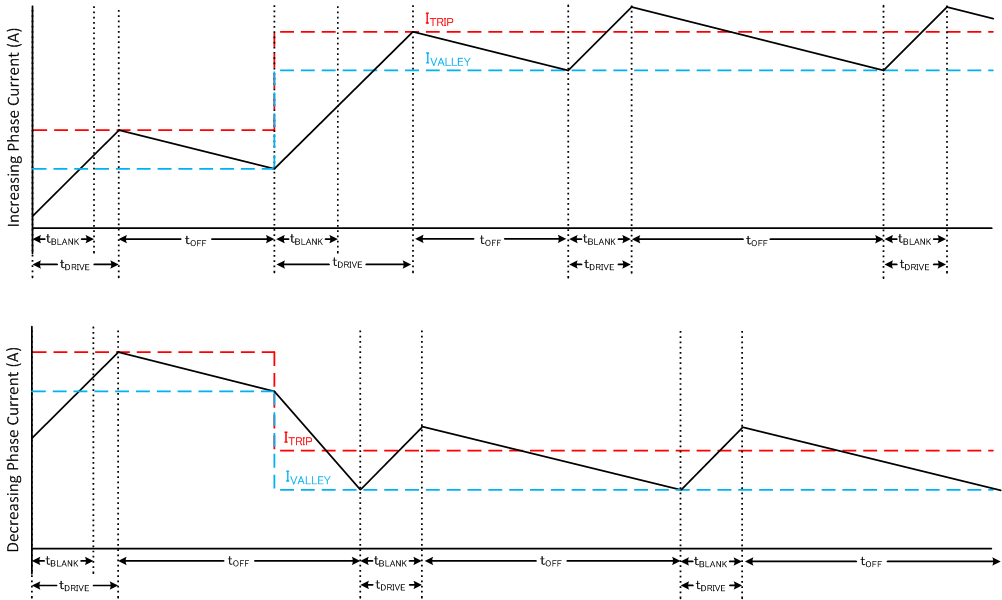

圖 7-17 智能調優紋波控制衰減模式在智能調優紋波控制衰減模式下，PWM 關斷時間根據電流電平和運行參數而變化。它通過設置 IVALLEY 電平以及 ITRIP 電平來進行操作。當電流電平達到 ITRIP 時，驅動器不是進入慢速衰減直到 tOFF 時間結束，而是進入慢速衰減直到達到 IVALLEY。
智能調優紋波控制模式下的紋波電流幅度通過 RC_RIPPLE[1:0] 位或 TOFF 引腳進行編程，如表 7-20 所示。
表 7-20 電流紋波設置
H/W 接口 | SPI 接口 | 特定微步進級別下的電流紋波 |
|---|---|---|
TOFF | RC_RIPPLE | |
0 | 00b（默認值） | 25 mA + ITRIP 的 1% |
1 | 01b | 25 mA + ITRIP 的 2% |
| 高阻態 | 10b | 25 mA + ITRIP 的 4% |
| 330k? 至 GND | 11b | 25 mA + ITRIP 的 6% |
智能調優紋波控制方案可更嚴格地調節紋波電流，從而提高電機效率并降低可聞噪聲。選擇可確保 PWM 頻率不在可聞范圍內 (< 20kHz) 的紋波電流設置。
