7.3.10.4 智能調優紋波控制

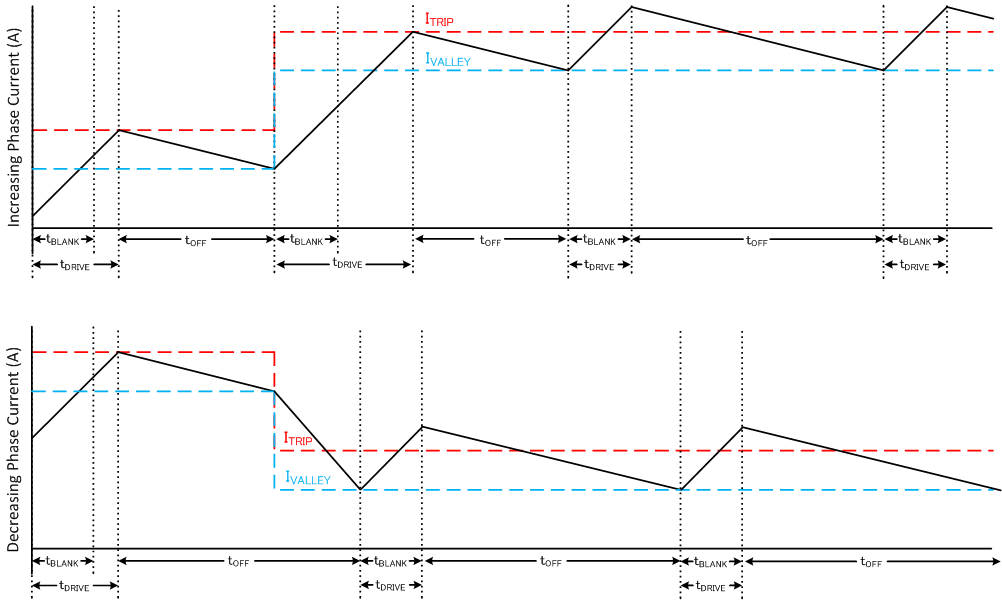

圖 7-16 智能調優紋波控制衰減模式在智能調優紋波控制衰減模式下，PWM 關斷時間根據電流電平和運行參數而變化。它通過設置 IVALLEY 電平以及 ITRIP 電平來進行操作。當電流電平達到 ITRIP 時，驅動器不是進入慢速衰減直到 tOFF 時間結束，而是進入慢速衰減直到達到 IVALLEY。
智能調優紋波控制模式下的紋波電流幅度通過 RC_RIPPLE[1:0] 位或 TOFF 引腳進行編程，如表 7-20 所示。
表 7-20 電流紋波設置
H/W 接口 | SPI 接口 | 特定微步進級別下的電流紋波 |
|---|---|---|
TOFF | RC_RIPPLE | |
0 | 00b（默認值） | 15 mA + ITRIP 的 1% |
1 | 01b | 15 mA + ITRIP 的 2% |
| 高阻態 | 10b | 15 mA + ITRIP 的 4% |
| 330k? 至 GND | 11b | 15 mA + ITRIP 的 6% |
智能調優紋波控制方案可更嚴格地調節紋波電流，從而提高電機效率并降低可聞噪聲。選擇可確保 PWM 頻率不在可聞范圍內 (< 20kHz) 的紋波電流設置。
