7.3.7 電荷泵
集成了一個電荷泵以提供高側 N 溝道 MOSFET 柵極驅動電壓。需要在 VM 和 VCP 引腳之間為電荷泵放置一個電容作為儲能電容。此外，還需要在 CPH 和 CPL 引腳之間放置一個陶瓷電容作為飛跨電容。

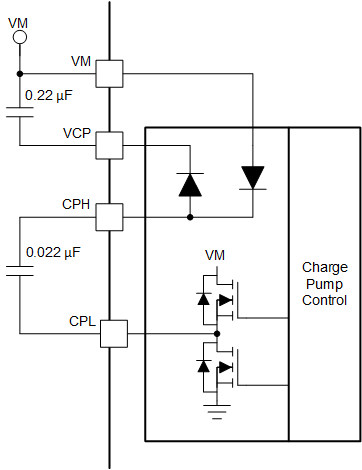

圖 7-14 電荷泵方框圖
