7.3.6.5 智能調優紋波控制

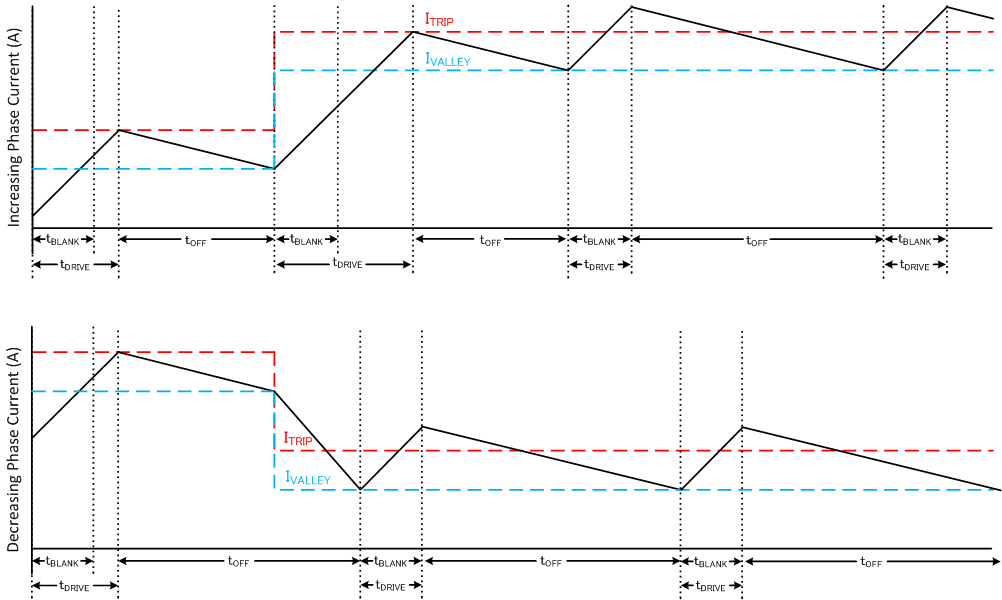

圖 7-13 智能調優紋波控制衰減模式智能調優紋波控制通過在 ITRIP 電平旁設置一個 IVALLEY 電平來進行操作。當電流電平達到 ITRIP 時，驅動器將進入慢速衰減，直到達到 IVALLEY，而不是直到 tOFF 時間結束。慢速衰減的工作原理類似于模式 1，其中兩個低側 MOSFET 都導通，允許電流再循環。在此模式下，tOFF 根據電流電平和運行條件而變化。
該方法可以更嚴格地調節電流電平，從而提高電機效率和系統性能。智能調優紋波控制適用于能夠承受可變關斷時間調節方案的系統，以在電流調節中實現小電流紋波。
