7.3.6 衰減模式
在 PWM 電流斬波期間，將啟用 H 橋以驅動電流流過電機繞組，直至達到 PWM 電流斬波閾值。圖 7-7 的項目 1 中展示了這種情況。
一旦達到斬波電流閾值后，H 橋可在兩種不同的狀態下運行：快速衰減或慢速衰減。在快速衰減模式下，一旦達到 PWM 斬波電流電平，H 橋便會進行狀態逆轉，使繞組電流反向流動。圖 7-7 的項目 2 中展示了快速衰減模式。在慢速衰減模式下，通過啟用該電橋的兩個低側 FET 來實現繞組電流的再循環。圖 7-7 的項目 3 中展示了這種情況。

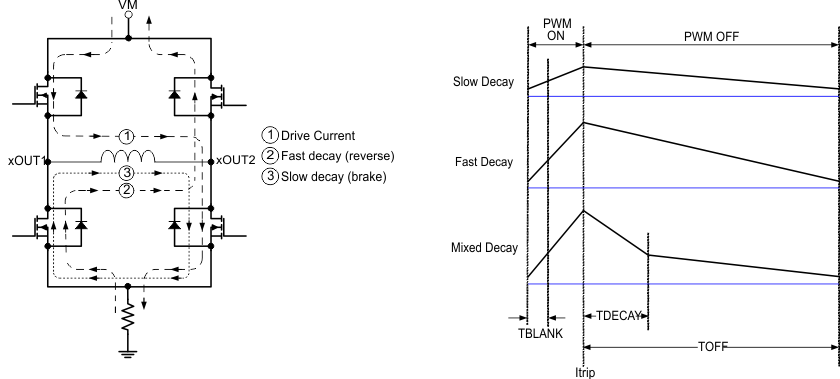

圖 7-7 衰減模式DRV8436 通過 DECAY0 和 DECAY1 引腳來選擇衰減模式，如表 7-6 所示。該器件支持動態更改衰減模式。
表 7-6 衰減模式設置
| DECAY0 | DECAY1 | 上升步進 | 下降步進 |
|---|---|---|---|
| 0 | 0 | 智能調優動態衰減 | 智能調優動態衰減 |
| 0 | 1 | 智能調優紋波控制 | 智能調優紋波控制 |
| 1 | 0 | 混合衰減：快 30% | 混合衰減：快 30% |
| 1 | 1 | 慢速衰減 | 混合衰減：快 30% |
| 高阻態 | 0 | 混合衰減：快 60% | 混合衰減：快 60% |
| 高阻態 | 1 | 慢速衰減 | 慢速衰減 |
圖 7-8 定義了上升和下降電流。對于慢速混合衰減模式，衰減模式在上升電流步進期間設置為慢速，在下降電流步進期間設置為混合衰減。在全步進和非循環 1/2 步進模式中，始終使用下降步進所對應的衰減模式。

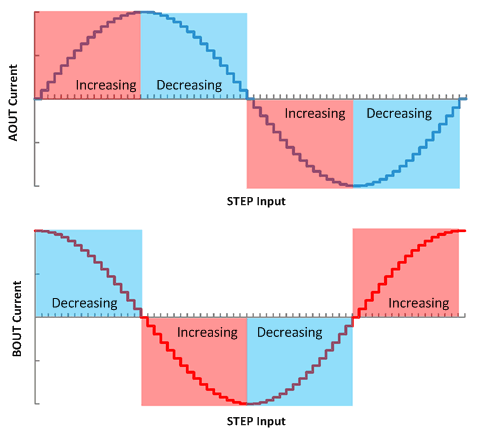

圖 7-8 上升和下降步進的定義
