8.4.4.1 過流保護 (OCP)
每個 FET 上的模擬電流限制電路通過在內部限制柵極驅動器來限制通過 FET 的電流。如果此模擬電流限制的持續時間超過 OCP 抗尖峰脈沖時間 (tOCP)，禁用 H 橋中的所有 FET 并將 nFAULT 引腳拉低。在故障重試周期 (tRETRY) 過后，驅動器將重新啟用。如果故障仍然存在，則重復此周期，如圖 8-11 所示。

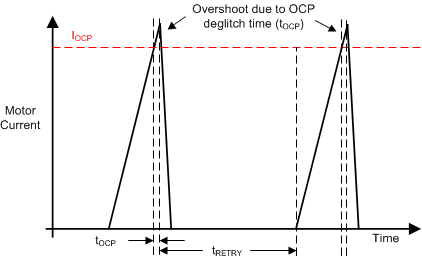

圖 8-11 OCP 運行在高側和低側 FET 上單獨檢測到過流情況。這意味著接地短路、電源短路或跨電機繞組短路都會導致過流關斷。過流保護不使用用于電流調節的電流檢測電路，因此無論 VREF 和 IPROPI 設置如何，它都能正常工作。
