9.2.3.3 應用曲線
A.

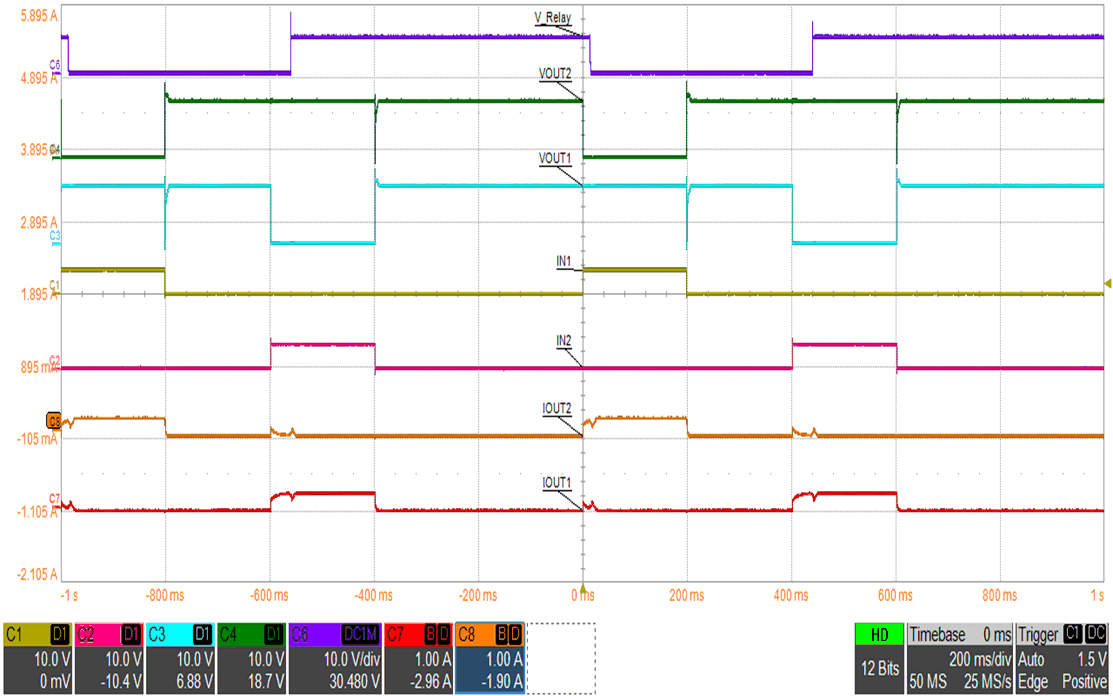

圖 9-25 雙線圈繼電器的 PWM 驅動| 通道 1 = IN1 | 通道 2 = IN2 | 通道 3 = VOUT1 |
| 通道 4 = VOUT2 | 通道 6 = 繼電器開關 | 通道 7 = 繼電器線圈 1 電流 |
| 通道 8 = 繼電器線圈 2 電流 |
