7.4.5.4 寬共模差分電流分流放大器
該器件集成了一個高性能的寬共模雙向電流分流放大器，可在外部半橋中使用分流電阻進行電流測量。通常會通過測量電流來實施過流保護、外部扭矩控制或通過外部控制器進行換向。由于分流放大器具有高共模范圍，該分流放大器可支持低側，高側或直列式分流器配置。電流分流放大器具有如下特性：可編程增益，單向和雙向支持，輸出消隱，以及可編程內部電壓基準，以設置放大器輸出的中點偏置電壓。圖 7-28 展示了一個簡化版方框圖。SP 連接到分流電阻的正極端子，SN 連接到分流電阻的負極端子。根據需要，可將 RC 濾波器應用于 SO 引腳的放大器輸出。如果未使用放大器，則 SN、SP 輸入可連接到 PCB GND，而 SO 輸出可保持懸空。
圖 7-28 放大器簡化版方框圖中顯示了一個詳細的方框圖。寬共模放大器采用兩級差分架構實現。第一個差分級支持寬共模輸入、差分輸出，并具有固定增益 G = 2。第二個差分級支持可變增益調整，G = 5、10、20 或 40。兩個級的總增益為 G = 10、20、40 或 80。
內部基準電壓連接到分壓器網絡，緩沖器，然后設置差分放大器的輸出電壓偏置。可通過 CSA_GAIN 寄存器設置來配置增益，并通過 CSA_DIV 來配置參考分壓比。
圖 7-29 放大器詳細方框圖最后，放大器具有輸出消隱開關。輸出開關可用于在 PWM 開關期間斷開放大器輸出，以降低輸出噪聲（消隱）。可通過 CSA_BLK_SEL 寄存器設置將消隱電路設為在有源半橋上觸發。可通過 CSA_BLK 寄存器設置來配置消隱周期。如果柵極驅動器在高側和低側 FET 導通和關斷之間切換，或反之，則消隱時間會延長至死區時間窗口，以避免在死區時間期間因輸出擺幅或噪聲耦合而導致放大器信號噪聲。當放大器在消隱期間斷開時，建議使用輸出保持電容器來穩定放大器輸出 CSO2。通常情況下，該電容器位于 RC 濾波器配置中的串聯電阻之后（如圖中 RSO 和 CSO1 所示），以限制直接在放大器輸出端看到的直接電容。圖 7-30 中展示了消隱功能的一個示例。

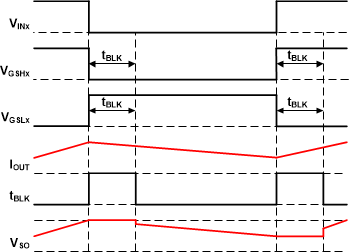

圖 7-30 放大器消隱示例
