6.5.2.1 F/S 模式協議
以下步驟說明了 F/S 模式下的完整事務。
- 控制器通過產生啟動條件來啟動數據傳輸。啟動條件是當 SCL 為高電平時在 SDA 線上發生從高到低的轉換，如圖 6-24 所示。所有與 I2C 兼容的器件都會識別啟動條件。
- 控制器隨后產生 SCL 脈沖，并在 SDA 線上發送 7 位地址和讀取/寫入方向位 (R/W)。在所有傳輸期間，控制器確保數據有效。有效數據條件要求 SDA 線在時鐘脈沖的整個高電平期間保持穩定，如 圖 6-25 所示。所有器件都識別控制器發送的地址，并將其與相應內部固定地址進行比較。只有具有匹配地址的目標器件才會通過在第 9 個 SCL 周期的整個高電平期間拉低 SDA 線來生成確認，如圖 6-23 所示。當控制器檢測到此確認時，則表示與目標的通信鏈路已建立。
- 控制器產生更多的 SCL 周期，以便向目標器件發送（R/W 位為 0）數據或接收（R/W 位為 1）數據。在任一種情況下，接收器都必須確認發送器發送的數據。因此，確認信號可由控制器或目標器件生成，具體取決于哪一方是接收器。9 位有效數據序列包含 8 個數據位和 1 個確認位，并可根據需要繼續。
- 為了用信號指示數據傳輸結束，控制器通過在 SCL 線處于高電平期間將 SDA 線從高電平拉低來產生停止條件，如圖 6-24 所示。此操作將釋放總線并停止與尋址的目標器件之間的通信鏈路。所有與 I2C 兼容的器件都會識別停止條件。在收到停止條件后，將釋放總線，然后所有目標器件等待啟動條件，接著是匹配的地址。

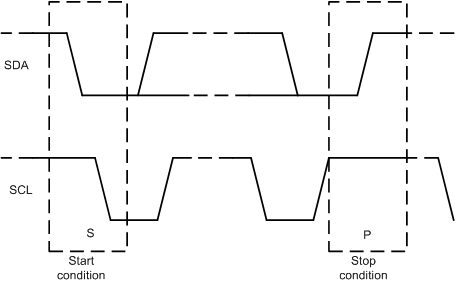

圖 6-24 啟動和停止條件

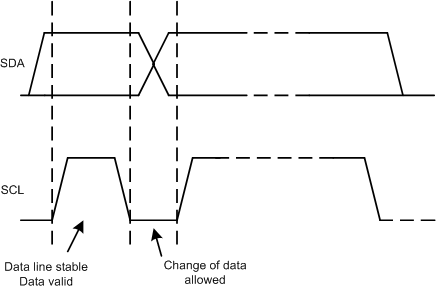

圖 6-25 在 I2C 總線上的位傳輸
