6.3.4.1 轉換器 PLL (C-PLL)，用于采樣時鐘生成
配有集成 VCO 的內部 PLL 稱為轉換器 PLL (C-PLL)，可用于從低頻基準信號生成高速采樣時鐘，以簡化系統時鐘架構，并避免高速時鐘在電路板周圍布線。圖 6-4展示了 C-PLL 架構。通過將 PLL_EN 引腳設置為高電平來啟用 PLL。

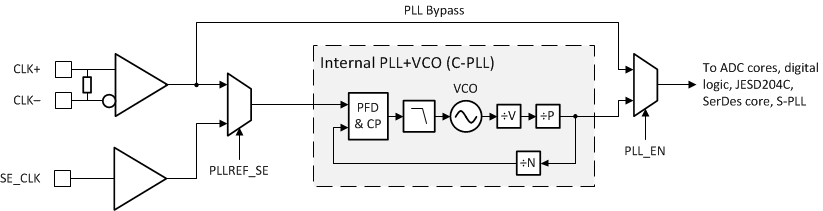

圖 6-4 轉換器 PLL (C-PLL) 架構如果將 PLLREF_SE 引腳設置為低電平，則 PLL 從 CLK± 引腳獲取低頻基準時鐘；如果將 PLLREF_SE 引腳設置為高電平，則 PLL 從 SE_CLK 引腳獲取低頻基準時鐘。基準時鐘直接應用于相位頻率檢測器 (PFD)。PFD 將基準時鐘相位與從 VCO 分頻的時鐘相位進行比較。因此, VCO 頻率 (fVCO) 除以路徑中的所有分頻器 (V、P、N ) 必須等于基準時鐘頻率 (fREF)。然后，采樣頻率 (fS) 等于基準頻率乘以 N 分頻器之積或 VCO 頻率除以 V 和 P 分頻器之商。方程式 2 和 方程式 3 指定了控制 PLL 運行的公式。
其中
- fS 是 ADC 內核采樣率
- fVCO 是 VCO 頻率
- V 是 VCO 分頻器
- P 是 VCO 預分頻器
其中
- fREF 是 PLL 基準頻率
- N 是 PLL 反饋分頻器
方程式 4 可用于計算 V 和 P 分頻器的乘積 (V×P)。只需選擇 V 和 P，使它們的乘積等于所計算出的乘積。方程式 5 可用于根據所需的采樣率和基準頻率計算 N 分頻器。
器件中的 VCO 調諧范圍有限，這限制了 PLL 可生成的 ADC 采樣率。表 6-3 中提供了可用的 VCO 分頻值（P 和 V 的乘積）和生成的采樣率。當啟用 PLL 時，器件只有 表 6-3 中的采樣率可用。如果 PLL 不支持所需的采樣率，則必須禁用 PLL，并向 CLK± 引腳提供所需的采樣時鐘。
| VCO 分頻值 (P×V) | 最小 ADC 內核采樣率 | 最大 ADC 內核采樣率 |
|---|---|---|
| 5 | 1440 MSPS | 1600 MSPS |
| 6 | 1200 MSPS | 1367 MSPS |
| 8 | 900 MSPS | 1025 MSPS |
| 10 | 720 MSPS | 820 MSPS |
| 12 | 600 MSPS | 683 MSPS |
| 16 | 500 MSPS | 513 MSPS |
在更改任何 C-PLL 設置之前，將寄存器 CPLL_RESET 設置為 1（地址= 0x5C CPLL_RESET），C-PLL 應保持在復位狀態。C-PLL 分頻器可以使用寄存器 PLL_P_DIV（地址= 0x3D PLL_P_DIV）、PLL_V_DIV（地址= 0x03D PLL_V_DIV）和 PLL_N_DIV（地址= 0x3E PLL_N_DIV）進行編程。對分頻器進行編程后，應首先將寄存器 VCO_CAL_EN 設置為 1（地址= 0x5D VCO_CAL_EN）來運行 VCO 校準。將寄存器 CPLL_RESET（地址= 0x5C CPLL_RESET）設置為 0 使 C-PLL 退出復位時，將運行 VCO 校準。當寄存器 VCO_CAL_DONE（地址= 0x5E VCO_CAL_DONE）返回 1 且寄存器 CPLL_LOCKED（地址= 0x208 CPLL_LOCKED）為 1 時，校準完成且 C-PLL 被鎖定。
C-PLL 包括 VA11Q 和 VCLK11 的噪聲抑制選項，可減少采樣抖動和基準時鐘輸入雜散，但代價是每個選項的電流大概為 20mA。控制位位于 CLK_CTRL2 寄存器（地址= 0x2B CLK_CTRL2）中。
