在傳輸過程中，循環冗余校驗 (CRC) 模式可用于檢測潛在的位錯誤。JESD204C 需要支持 12 位字 CRC-12 模式，而 3 位字 CRC-3 模式是可選的。器件不支持 CRC-3 模式，因此本部分僅針對 CRC-12 模式。發送器根據多塊的 32 個塊的擾頻數據位計算 CRC-12 奇偶校驗位。然后，12 位 CRC 奇偶校驗字在下一個多塊的同步標頭流中發送。接收器計算已接收到的多塊的 12 位奇偶校驗字，并將其與下一個多塊接收到的 12 位奇偶校驗字進行比較。在比較后若有差異，則表明在接收到的數據位或接收到的 12 位奇偶校驗字中至少有一個誤差。在多塊第一個數據位中，檢測位錯誤的最小延遲為 46 個塊。通過將 SHMODE 設置為 0 來啟用 CRC-12 模式。
使用 CRC-12 模式時同步標頭流的映射如 表 6-10所示。CRC[x] 對應于 12 位 CRC 字的位 x。CMD[x] 對應于 7 位命令字的位 x，其在器件中始終設置為 0。同步標頭流末尾的 00001 位序列是用于標識多塊結束的導頻信號。整個同步接頭中出現的 1s 確保只能在同步標頭的末尾看到導頻信號，從而僅在接收到單個多塊后實現多塊對齊。EoEMB 是擴展多塊結束位，對于擴展多塊的最后一個多塊，該位設置為 1。
| 位 | 功能 | 位 | 功能 | 位 | 功能 | 位 | 功能 |
|---|---|---|---|---|---|---|---|
| 0 | CRC[11] | 8 | CRC[5] | 16 | Cmd[6] | 24 | Cmd[2] |
| 1 | CRC[10] | 9 | CRC[4] | 17 | Cmd[5] | 25 | Cmd[1] |
| 2 | CRC[9] | 10 | CRC[3] | 18 | Cmd[4] | 26 | Cmd[0] |
| 3 | 1 | 11 | 1 | 19 | 1 | 27 | 0 |
| 4 | CRC[8] | 12 | CRC[2] | 20 | Cmd[3] | 28 | 0 |
| 5 | CRC[7] | 13 | CRC[1] | 21 | 1 | 29 | 0 |
| 6 | CRC[6] | 14 | CRC[0] | 22 | EoEMB | 30 | 0 |
| 7 | 1 | 15 | 1 | 23 | 1 | 31 | 1 |
CRC-12 編碼器采用由 32 個擾頻塊（2048 位）組成的多塊，并使用公式 10所述的生成器多項式計算 12 位奇偶校驗字。多項式足以檢測跨越任何距離的多塊中的所有 2 位誤差以及長度長達 12 位的突發錯誤序列。在多塊中未檢測到跨越任何距離的 3 位誤差的概率約為 0.004%。

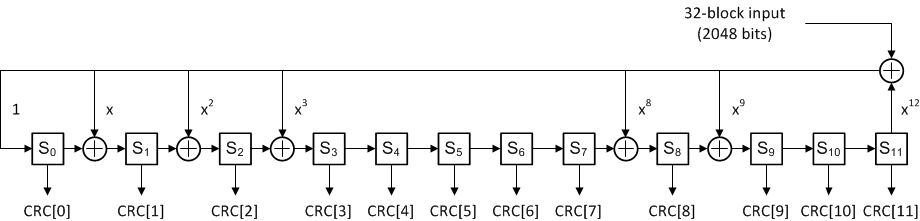

CRC-12 的完整奇偶校驗位生成如 圖 6-7 所示。輸入是基于多塊的 32 個擾碼塊構建的 2048 位序列（不包括同步標頭）。在處理完整的 2048 位序列后，從 Sx 塊獲取 12 位奇偶校驗字 CRC[11：0]。在處理每個多塊之前，Sx 塊用 0s 初始化。更多有關 CRC-12 奇偶校驗字生成的信息，請參閱 JESD204C 標準。
圖 6-7 CRC-12 奇偶校驗位發生器
