7.2.1.3 應用曲線
圖 7-2中所示的是使用器件測量脈沖的示例。該設置遵循示例中的激光雷達 (LiDAR) 系統要求，以 1GSPS的速率捕獲 5ns 脈沖。所施加脈沖的上升和下降時間約為 1ns。使用子采樣技術內插數據點，以形成等效的 32GSPS 脈沖捕獲，從而獲得更準確的細節，并使用多次捕獲平均法抑制噪聲。對 ADC 施加負直流偏置，以便能夠對單極脈沖使用 ADC 的完整動態范圍。該脈沖幾乎可跨越整個 ADC 代碼范圍。表 7-3 中給出了已提取的脈沖參數。模擬前端不在此次測量范圍中。

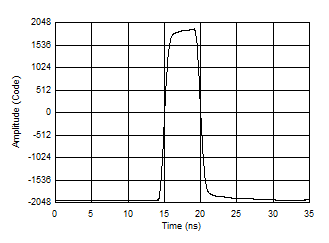

圖 7-2 使用測量等效 32GSPS 時所用的子采樣技術測量脈沖表 7-3 示例 LiDAR 系統已提取的脈沖參數
| 已測量的參數 | 測量值 | 單位 |
|---|---|---|
| 上升時間 (10-90%) | 1.18 | ns |
| 下降時間 (90-10%) | 1.19 | ns |
| 脈沖寬度 (50%) | 4.99 | ns |
| 等效帶寬(1) | 295.3 | MHz |
| 峰值振幅（代碼） | 3901 | LSB |
| 峰值振幅（電壓） | 750.5 | mV |
| 直流失調電壓（代碼） | -1994 | LSB |
| 直流失調電壓（電壓） | -383.7 | mV |
(1) 根據已提取的上升時間測量值計算等效帶寬。帶寬受脈沖發生器輸出端使用的 1ns 轉換時間的轉換器限制。
