3.4 變更 PWM 頻率和死區時間
默認 PWM 開關頻率為 20kHz。本節介紹如何修改 PWM 頻率和死區時間，以便進一步評估 EVM。

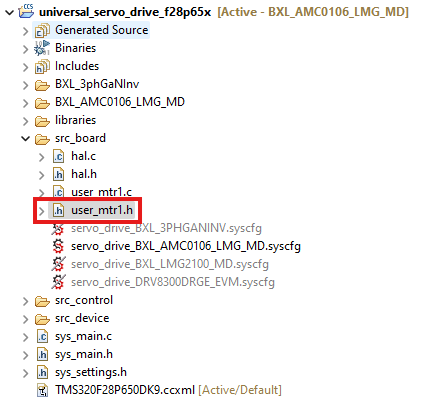

圖 3-3 文件 PWM 頻率和死區時間要更改 PWM 頻率，打開 src_board\user_mtr1.h 文件，將宏定義 USER_M1_PWM_FREQ_kHz 更改為所需的 PWM 頻率（第 579 行）。
警告：
請注意，隨著 PWM 頻率的增加，還需要相應地調整控制環路頻率。這可以使用宏定義 USER_M1_NUM_PWM_TICKS_PER_ISR_TICK（第 559 行）進行設置，其默認值為 1。此默認值意味著控制計算周期和 PWM 周期同步。
已在 TI 實驗室驗證了表 3-1 中的組合。
表 3-1
| PWM 開關頻率 (kHz) | USER_M1_NUM_PWM_TICKS_PER_ISR_TICK 值 | USER_M1_NUM_PWM_TICKS_PER_ISR_TICK 值 |
|---|---|---|
|
15 |
(15.0f) |
(1) |
|
20 |
(20.0f) |
(1) |
| 40 |
(40.0f) |
(1) |
| 60 |
(60.0f) |
(2) |
| 80 |
(80.0f) |
(2) |
在 SysConfig 工具中，對死區時間配置進行了硬編碼。默認值為 10，對應于 50ns。默認 PWM 時基時鐘 TBCLK = EPWMCLK = 200MHz，死區時間的計算公式如下：
方程式 1.
方程式 2.

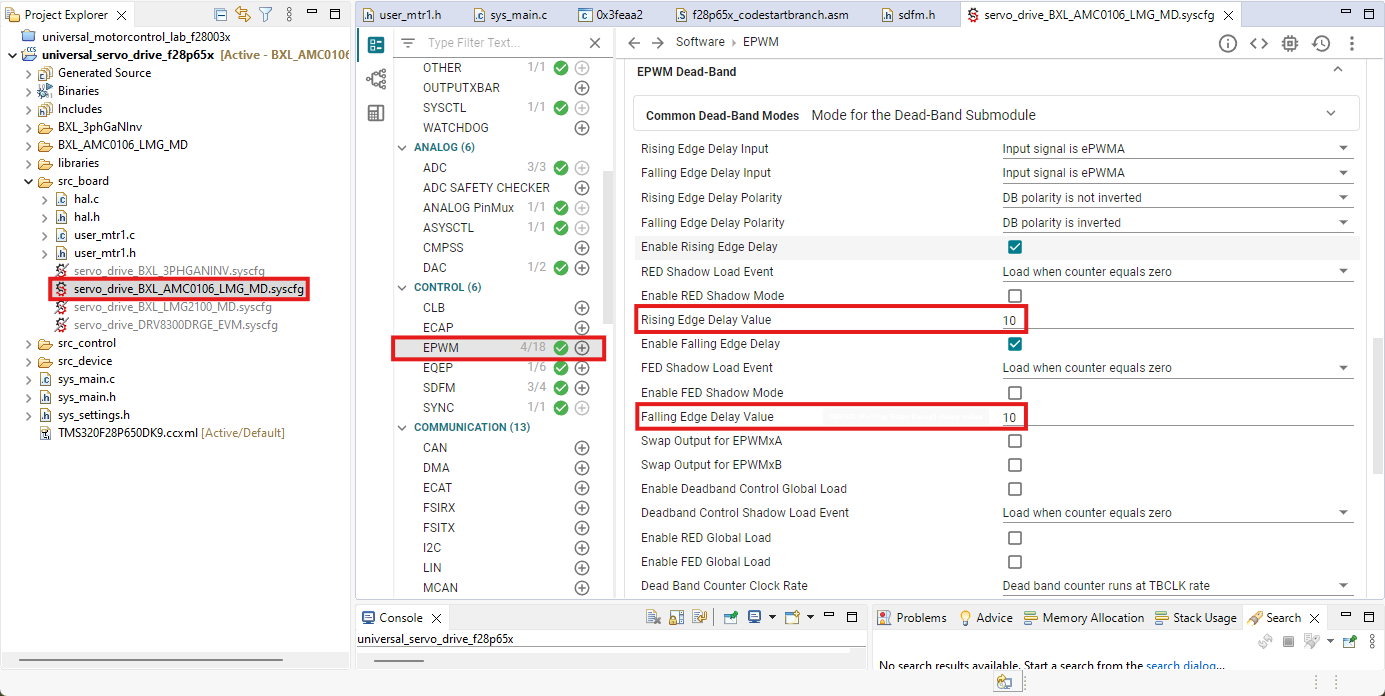

圖 3-4 展示了允許死區時間調整的 SysConfig 變量。
圖 3-4 SysConfig 工具中的 PWM 死區時間調整
