2.3 接頭信息
BP-AMC0106-LMG-MD 接口設計為按照 TI BoosterPack 標準工作。BP-AMC0106-LMG-MD 可以通過下面任何一組接頭連接到 LAUNCHXL-F28P65X 板。C2000WARE-MOTORCONTROL-SDK 中提供的代碼示例支持以下配置
- J5、J7 (LAUNCHXL) 連接到 J600 (EVM)，并且 J6、J8 (LAUNCHXL) 連接到 J601 (EVM)
警告： 使用第二組接頭或不同的 C2000 LaunchPad 會導致 EVM 上的 48V 電路和附加 LaunchPad 引腳接頭之間的間隙非常小。使用 kapton 或類似膠帶進行絕緣，避免對 LaunchPad 造成意外損壞。

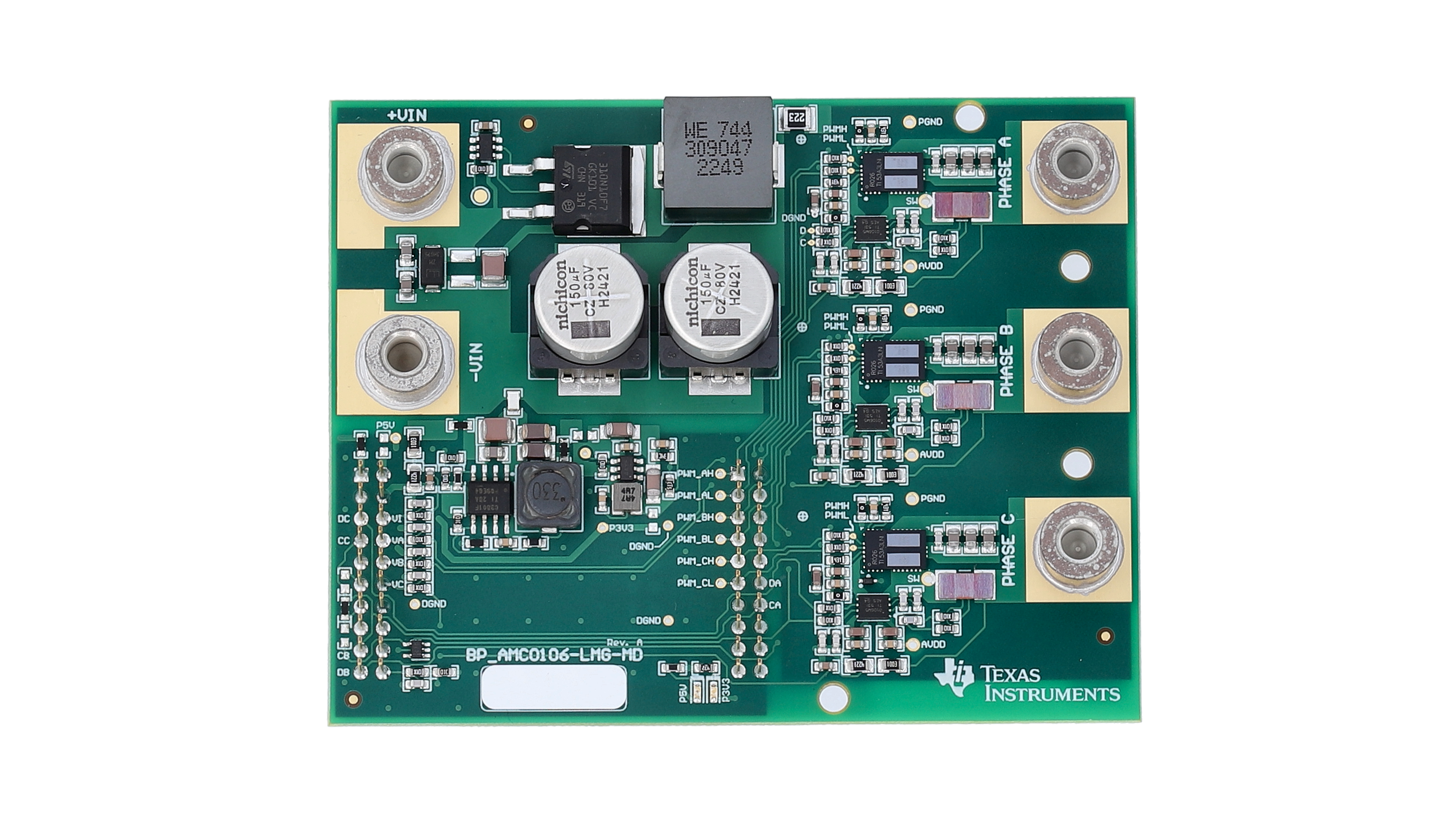

圖 2-3 BP-AMC0106-LMG-MD EVM（頂視圖）

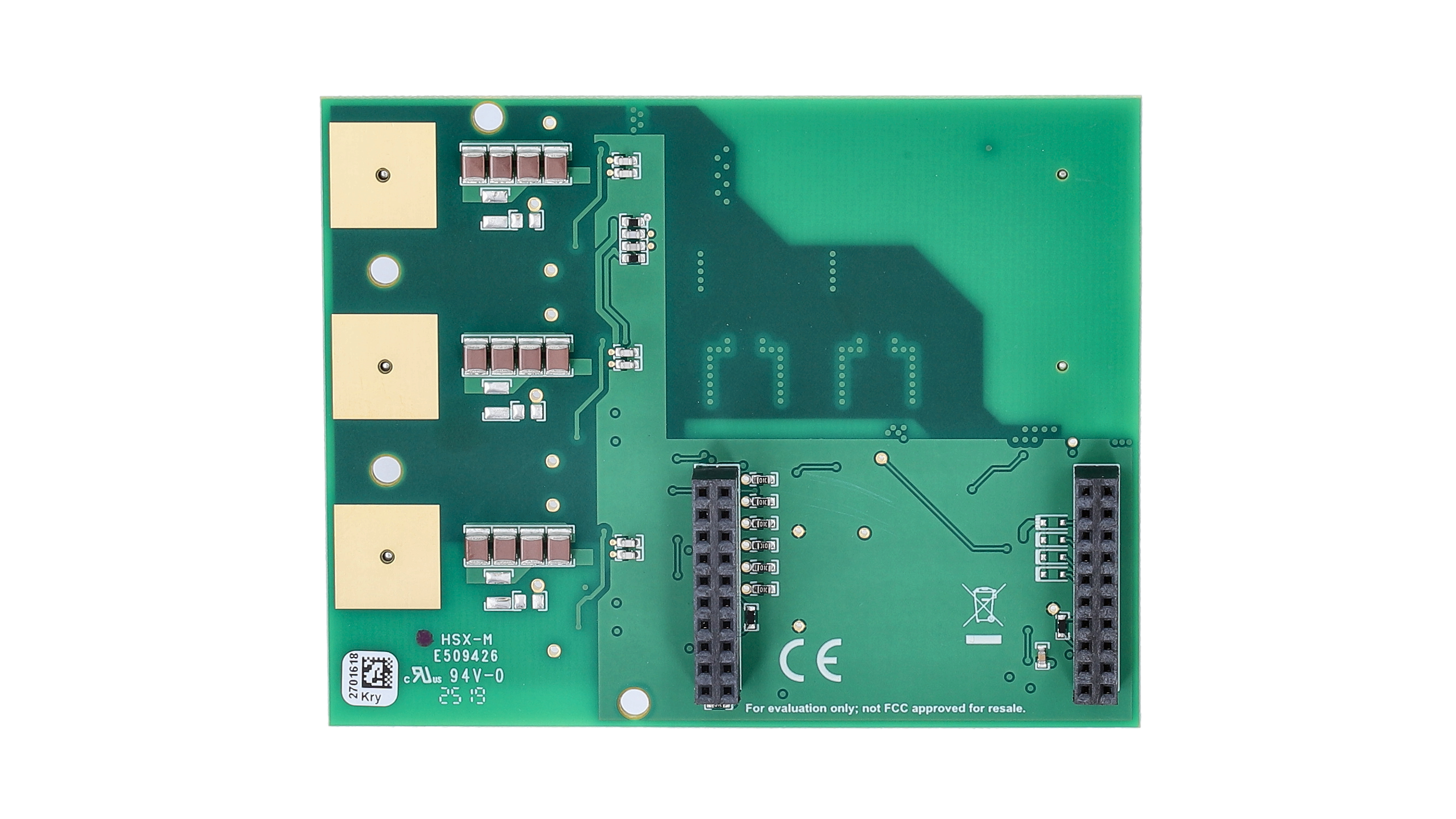

圖 2-4 BP-AMC0106-LMG-MD EVM（底視圖）
