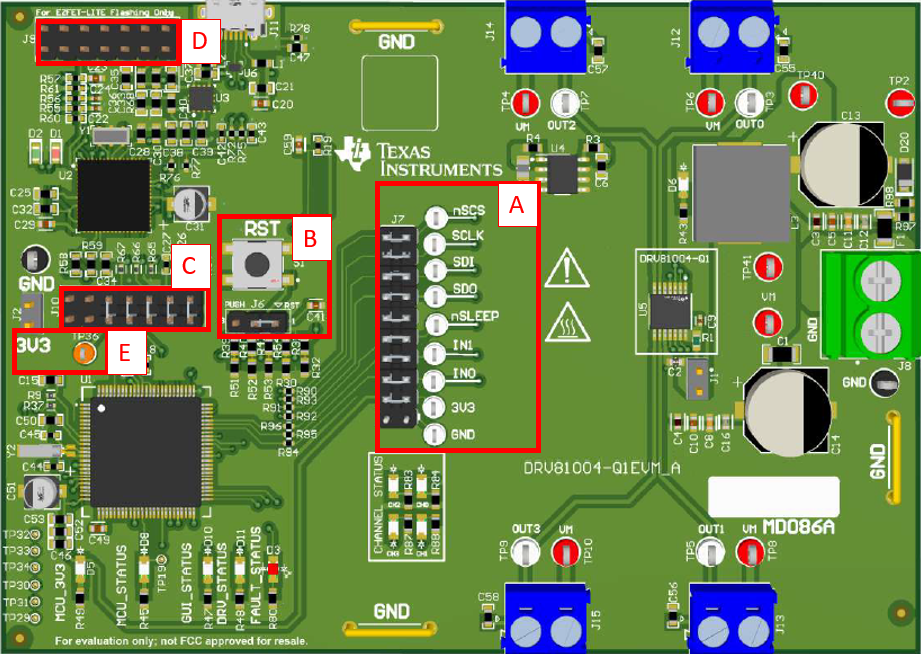

主信號接頭：

• nSCS：串行芯片選擇。
• SCLK：串行時鐘輸入。
• SDI：串行數據輸入。
• SDO：串行數據輸出。
• nSLEEP：睡眠模式輸入。
• IN1：控制輸入 IN1。
• IN0：控制輸入 IN0。
• 3V3：來自 LDO 的 3.3V。
• GND：GND 測試點。

Reset/PUSH 按鈕的兩個功能可以根據 J6 中的分流器（在 RST 按鈕下方）的位置而變化：

• RST（分流器處于位置 1）：按下此按鈕會將 MCU 復位。
• PUSH（分流器處于位置 3）：按下此按鈕會執行用戶定義的操作。當前未在固件中實施。
