ZHCUC72 July 2024 DRV81004-Q1 , DRV81008-Q1 , DRV81080-Q1 , DRV81602-Q1 , DRV81620-Q1
2.2 連接器和跳線信息
DRV81xxx-Q1 系列器件旨在驅動低側和高側負載。下一節介紹了必須如何配置每個 EVM 以驅動所需負載。

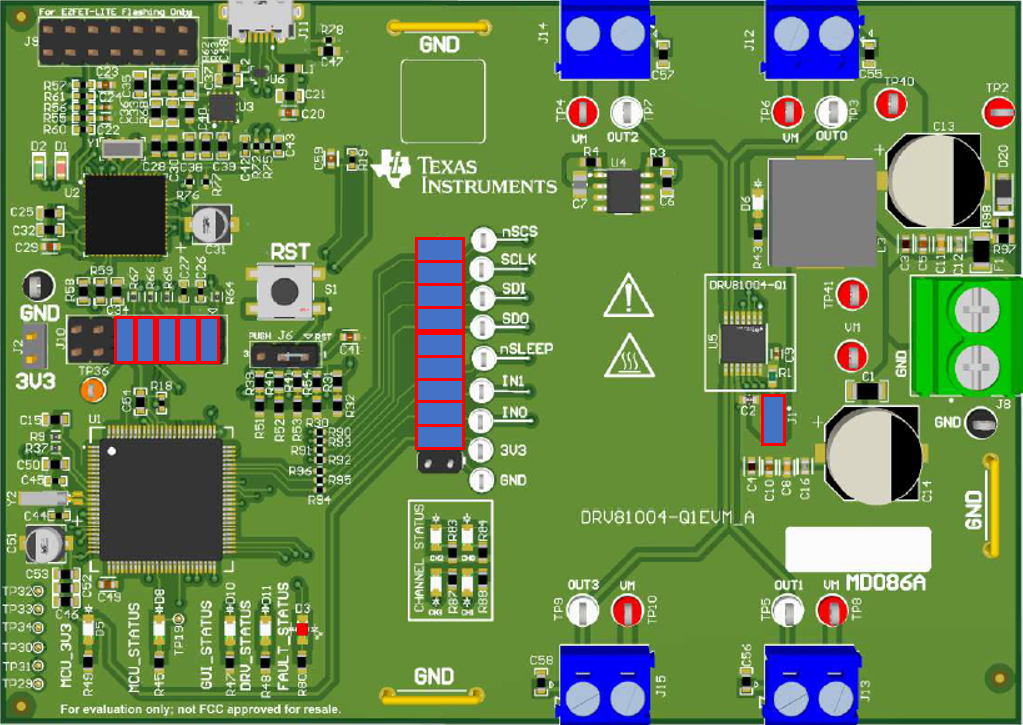

圖 2-2 DRV81004-Q1 跳線配置J1：將 3.3V 連接至 VDD。
DRV81004-Q1 具有四個低側開關輸出。負載必須相應地連接在藍色輸出端子 OUT0-OUT3 上。

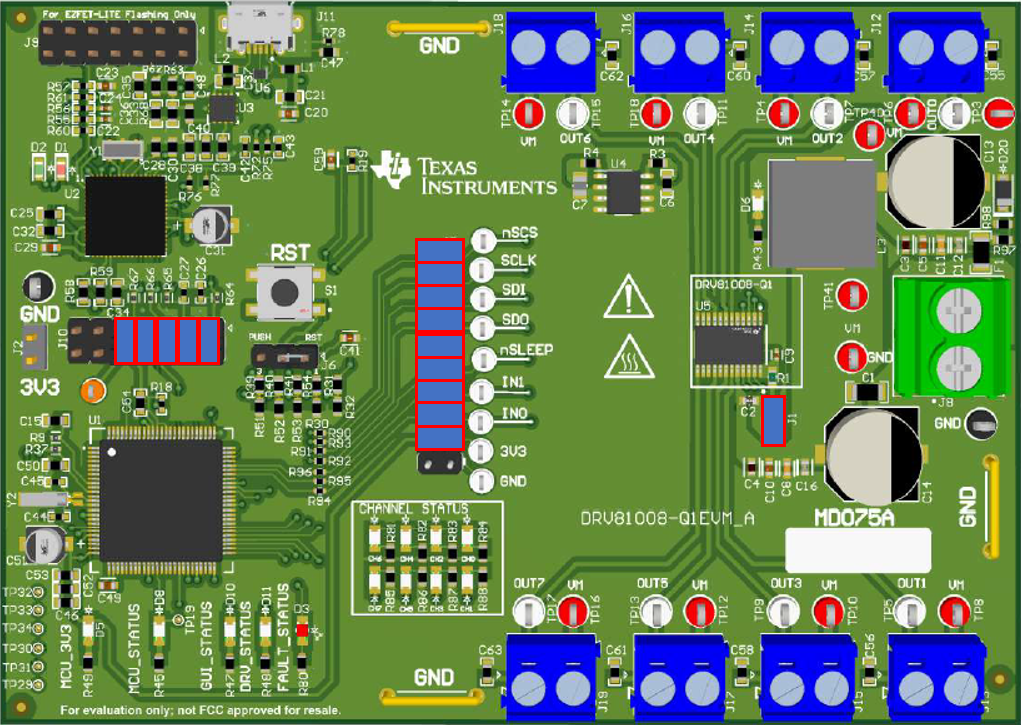

圖 2-3 DRV81008-Q1 跳線配置DRV81008-Q1 具有八個低側開關輸出。負載必須相應地連接在藍色輸出端子 OUT0-OUT7 上。

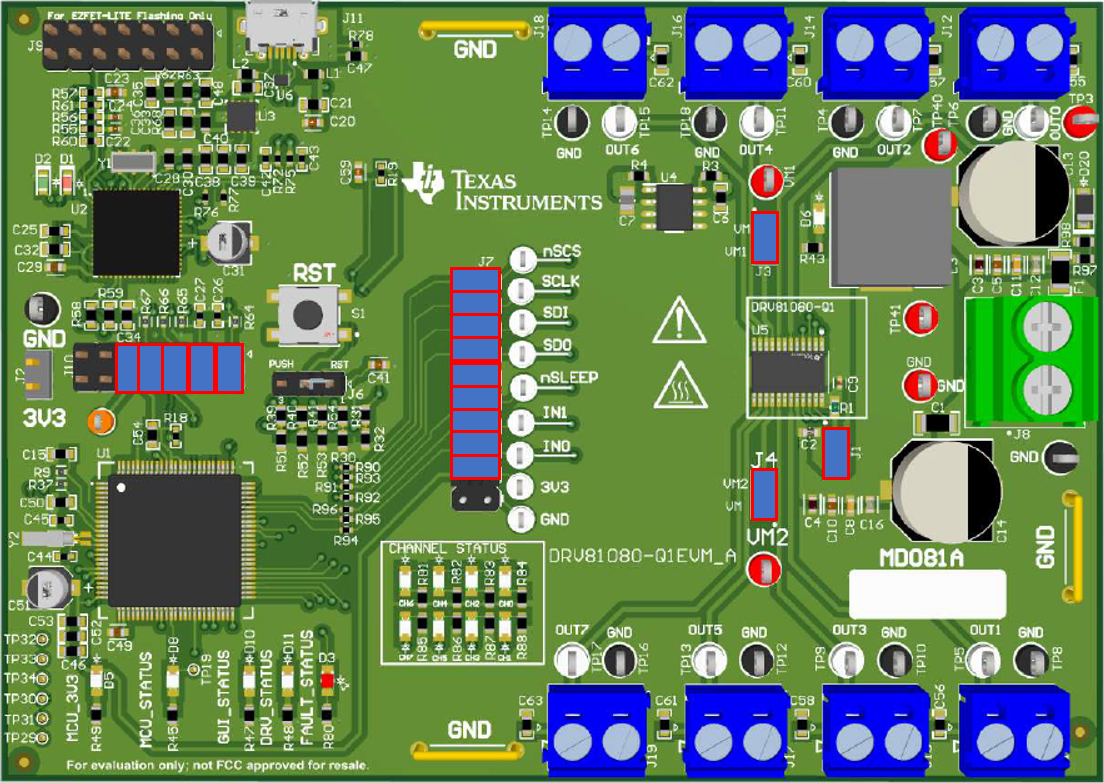

圖 2-4 DRV81080-Q1 跳線配置DRV81080-Q1 具有八個高側開關輸出。負載必須相應地連接在藍色輸出端子 OUT0-OUT7 上。

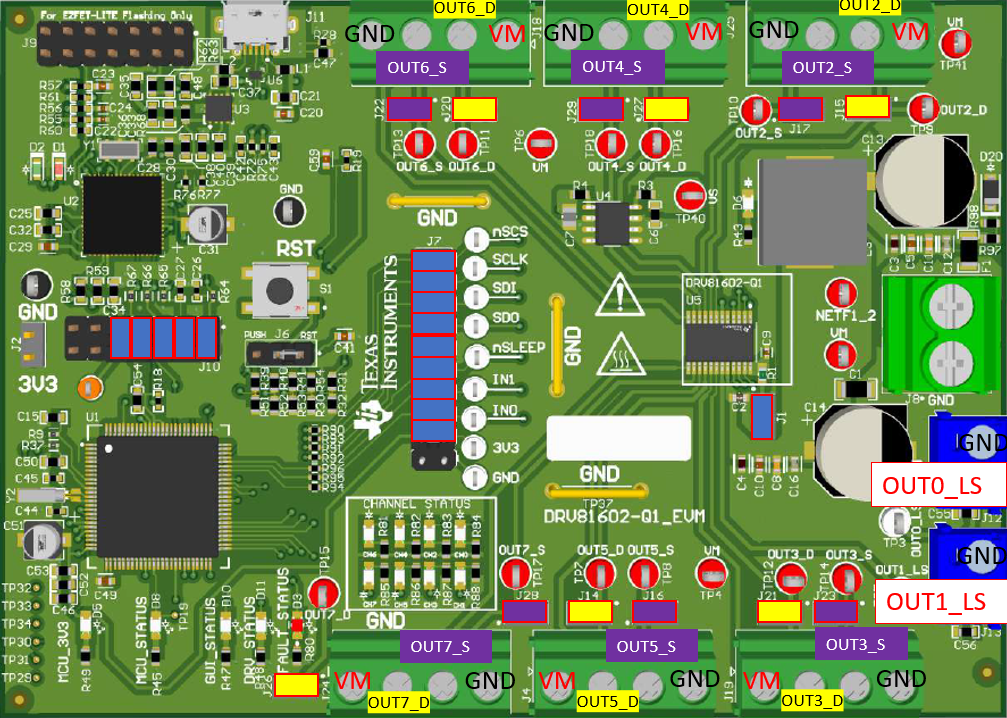

圖 2-5 DRV81602-Q1 跳線配置DRV81602-Q1 具有六個可配置輸出，可用作高側開關或低側開關。如果將輸出用作高側開關，則需要接入黃色 跳線并將負載從 OUTx_S 連接到 GND。如果驅動低側負載，則需要接入紫色跳線并將相應的負載從 OUTx_S 連接到 VM。如果將輸出用作低側開關，則需要接入紫色 跳線并將負載從 OUTx_D 連接到 VM。

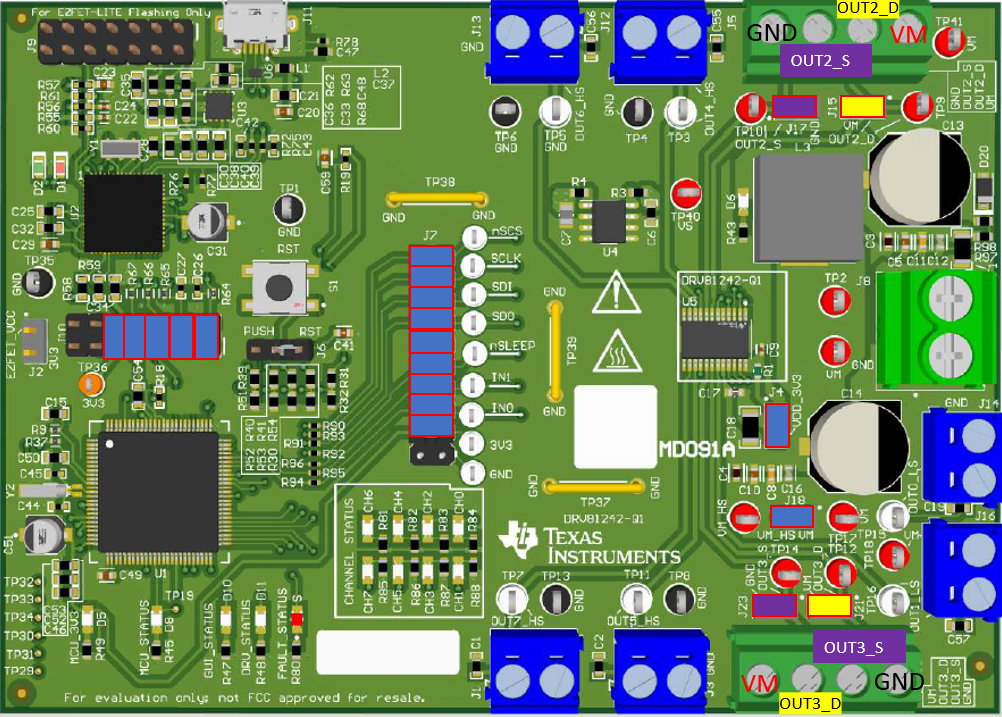

圖 2-6 DRV81242-Q1 跳線配置DRV81242-Q1 具有兩個可配置輸出，可用作高側開關或低側開關。如果將輸出用作高側開關，則需要接入黃色 跳線并將負載從 OUTx_S 連接到 GND。如果驅動低側負載，則需要接入紫色跳線并將相應的負載從 OUTx_S 連接到 VM。如果將輸出用作低側開關，則需要接入紫色 跳線并將負載從 OUTx_D 連接到 VM。

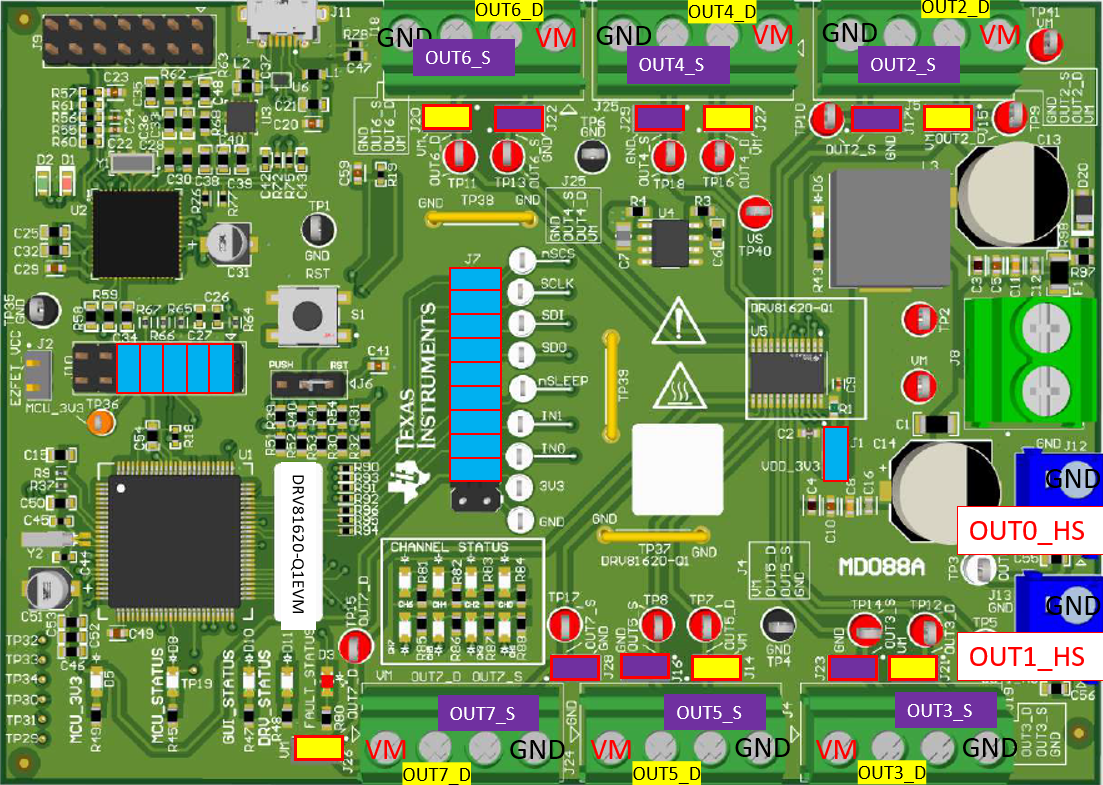

圖 2-7 DRV81620-Q1 跳線配置DRV81620-Q1 具有六個可配置輸出，可用作高側開關或低側開關。如果將輸出用作高側開關，則需要接入黃色 跳線并將負載從 OUTx_S 連接到 GND。如果驅動低側負載，則需要接入紫色跳線并將相應的負載從 OUTx_S 連接到 VM。如果將輸出用作低側開關，則需要接入紫色 跳線并將負載從 OUTx_D 連接到 VM。
所有 EVM 都需要一個 VDD 電源來實現數字邏輯。一些可配置的高側開關驅動器需要放置跳線，以提供額外的電源。有關器件和跳線要求的說明，請參閱下表。
| 器件 | 跳線 | 說明 |
|---|---|---|
| DRV81004 | J1 | 將 3.3V 連接至 VDD |
| DRV81008 | J1 | 將 3.3V 連接至 VDD |
| DRV81080 | J1 | 將 3.3V 連接至 VDD |
| J3 | 將 VM 連接到 VM1 | |
| J4 | 將 VM 連接到 VM2 | |
| DRV81602 | J1 | 將 3.3V 連接至 VDD |
| DRV81242 | J1 | 將 3.3V 連接至 VDD |
| J18 | 將 VM 連接至 VM_HS | |
| DRV81620 | J1 | 將 3.3V 連接至 VDD |
