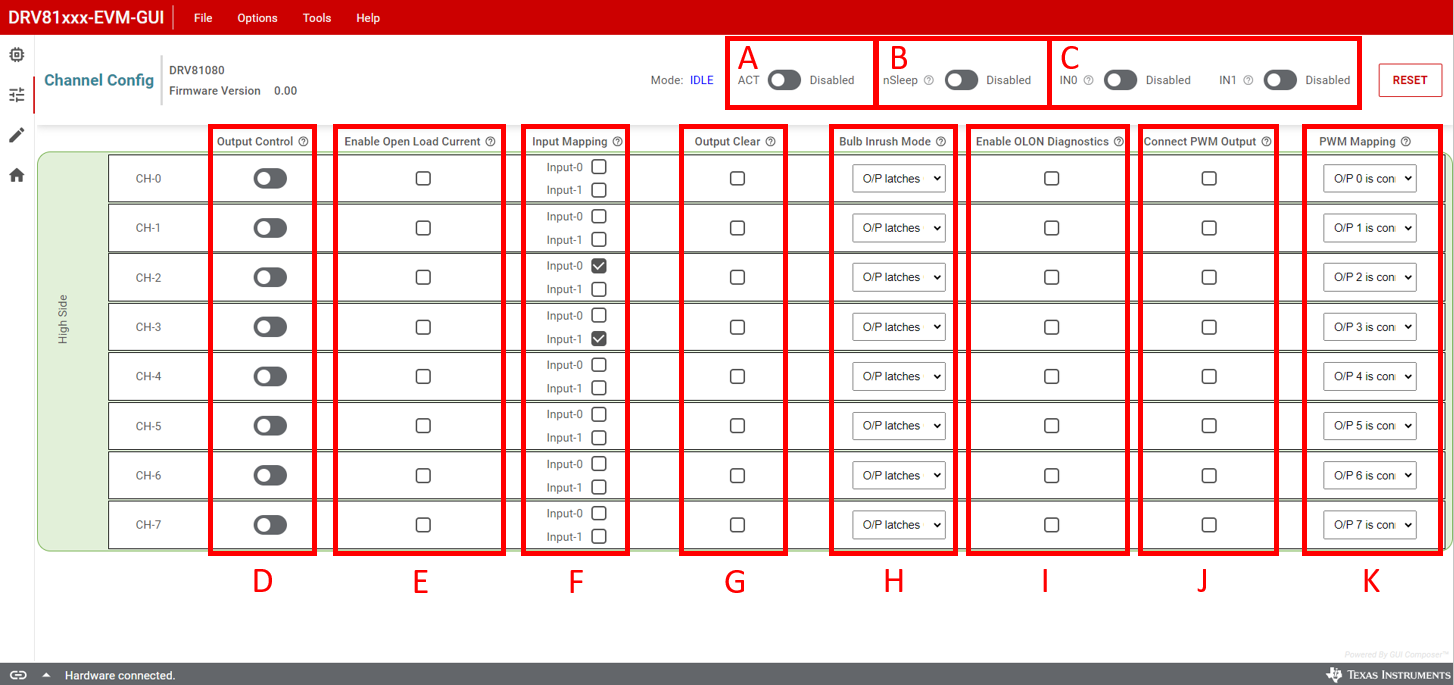

工作模式

• 禁用（默認設置）：器件處于空閑模式。
• 啟用：器件處于工作模式。

nSLEEP

• 禁用（默認設置）：低電流睡眠模式。
• 啟用：激活空閑模式。

輸入引腳（IN0 和 IN1）

• 禁用：輸入引腳設置為邏輯低電平。
• 啟用：輸入引腳設置為邏輯高電平。

輸出控制

• 禁用（默認設置）：輸出 x 已關閉。
• 啟用：輸出已開啟。

啟用開路負載電流

• 禁用（默認設置）：IOL 電流源未啟用。
• 啟用：已啟用 IOL 電流源。

輸入映射

• 禁用（默認設置）：輸出 x 未連接到輸入引腳。
• 啟用：輸出 x 已連接到輸入引腳。

輸出清零

• 禁用（默認設置）：正常運行。
• 啟用：清除選定輸出的錯誤鎖存。

燈泡浪涌模式

• 禁用（默認設置）：出現錯誤時輸出鎖存。
• 啟用：出現錯誤時，輸出將自動重新啟動。

啟用 OLON 診斷

• 禁用（默認設置）：在通道關閉時執行正常操作或診斷。
• 啟用：檢測到開啟時負載開路。

連接 PWM 輸出

• 禁用（默認設置）：PWM 發生器未連接到輸出端。
• 啟用：PWM 發生器連接到輸出端。

PWM 映射

• 0：輸出連接到 PWM 發生器 0。
• 1：輸出連接到 PWM 發生器 1。
