3.3 將 EVM 連接到 GUI
EVM 硬件設置和 GUI 安裝已完成，現在可以將 EVM 連接到 GUI。以下步驟概述了如何將 EVM 連接到 GUI：
- 在 EVM 連接到 PC 的情況下，打開 GUI。GUI 的主頁或登錄頁面如圖 3-2 所示。

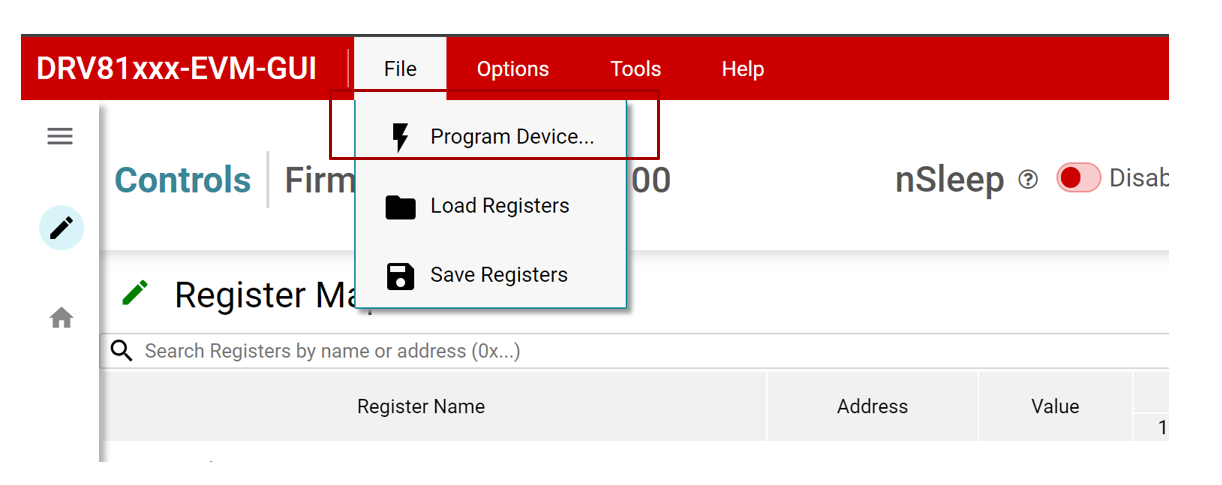

圖 3-2 GUI 登錄頁面- 依次點擊 File -> Program Device，使用最新軟件對 EVM 進行編程（請參閱圖 3-3）。用戶需要在首次設置 EVM 時完成此操作，因為自 EVM 初始編程后可能已發布軟件更新。

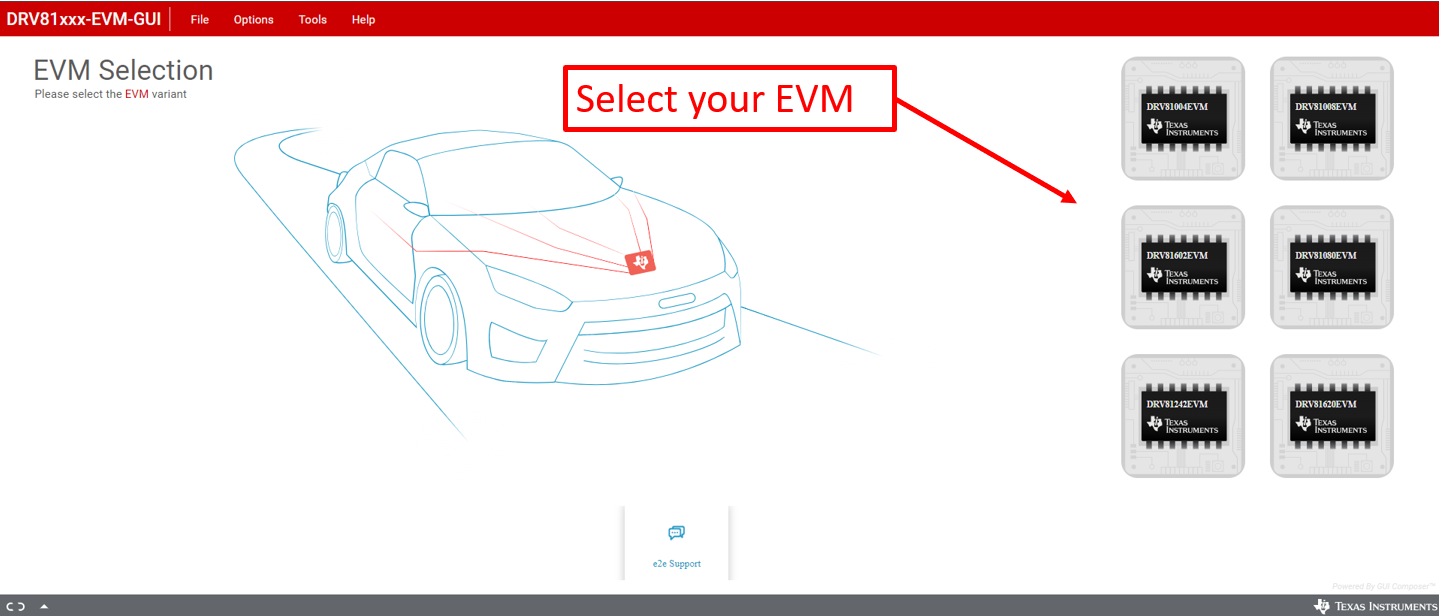

圖 3-3 編程器件- 從 EVM 的六個選項中選擇合適的 GUI 型號（請參閱圖 3-4）。

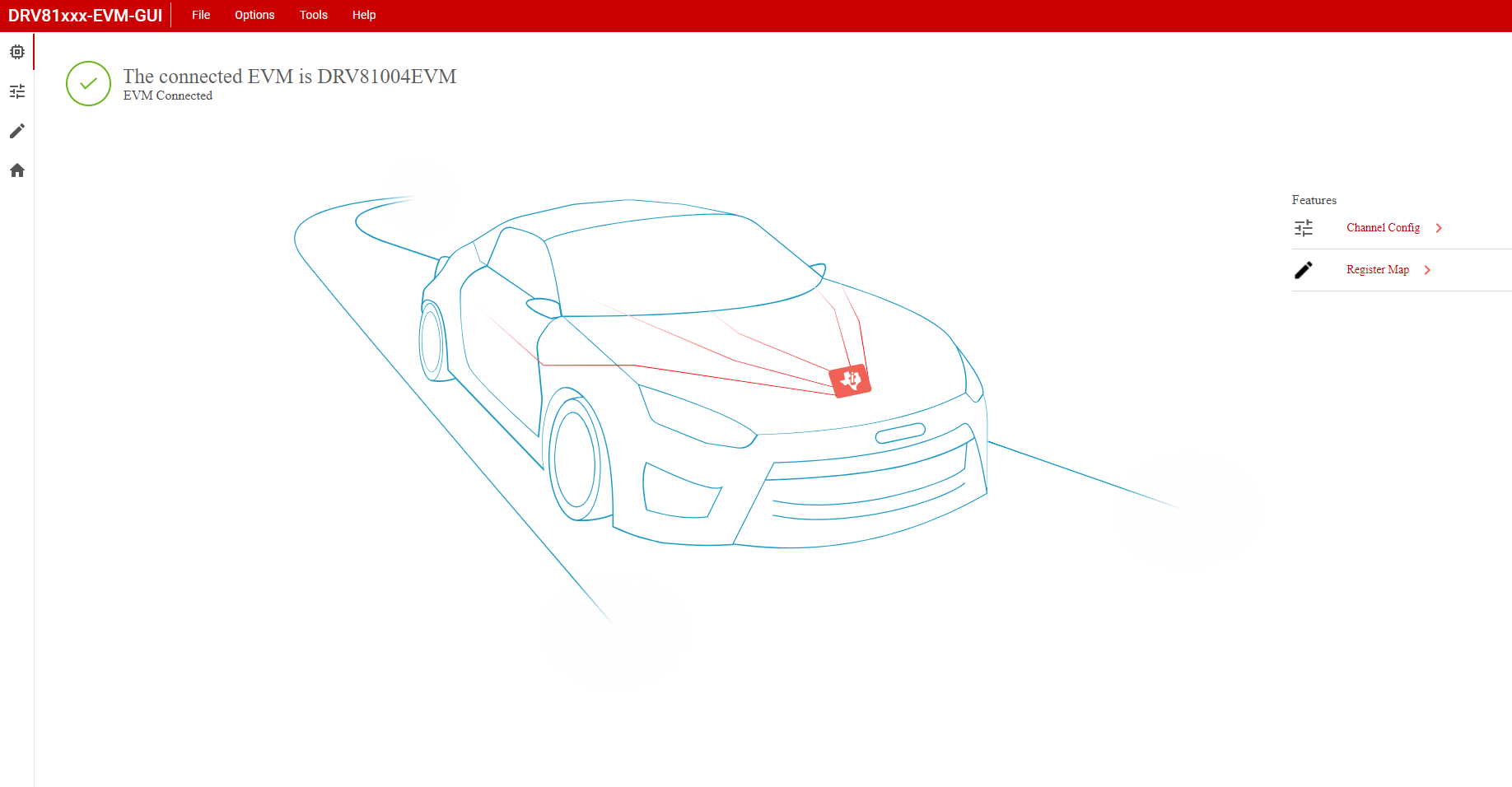

圖 3-4 EVM 選擇- GUI 會嘗試連接到 EVM。成功連接后，GUI 會顯示以下內容。如果沒有成功連接，請按照節 2.3中的步驟再次檢查步驟是否正確。
圖 3-5 GUI 連接成功- 成功連接后，點擊 Quick Start 打開 Features 部分下的 Channel Config 頁面，從而打開主控制頁面。
- GUI 設置現已完成。下一節概述了 GUI 以及如何使用 GUI 來控制 EVM。
