ZHCUC72 July 2024 DRV81004-Q1 , DRV81008-Q1 , DRV81080-Q1 , DRV81602-Q1 , DRV81620-Q1
DRV81602-Q1、DRV81242-Q1 和 DRV81620-Q1 是具有集成保護和診斷功能的可配置高側和低側驅動器。可配置驅動器 GUI 的設置配置與 DRV81080-Q1 高側驅動器相同,可提供許多與之相同的特性和功能。細微差異包括排除在某些型號中為專用低側驅動器啟用 OLON 診斷。

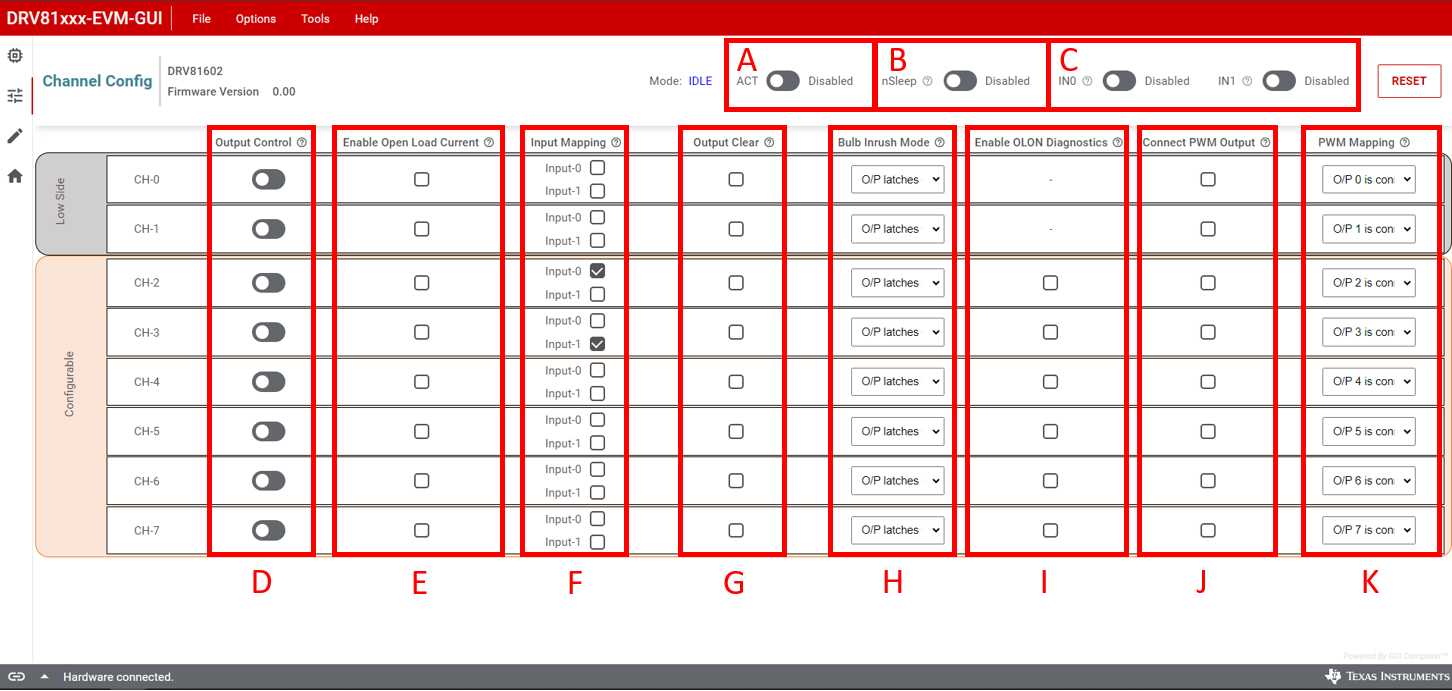

圖 3-9 DRV81602-Q1 GUI 通道配置頁面

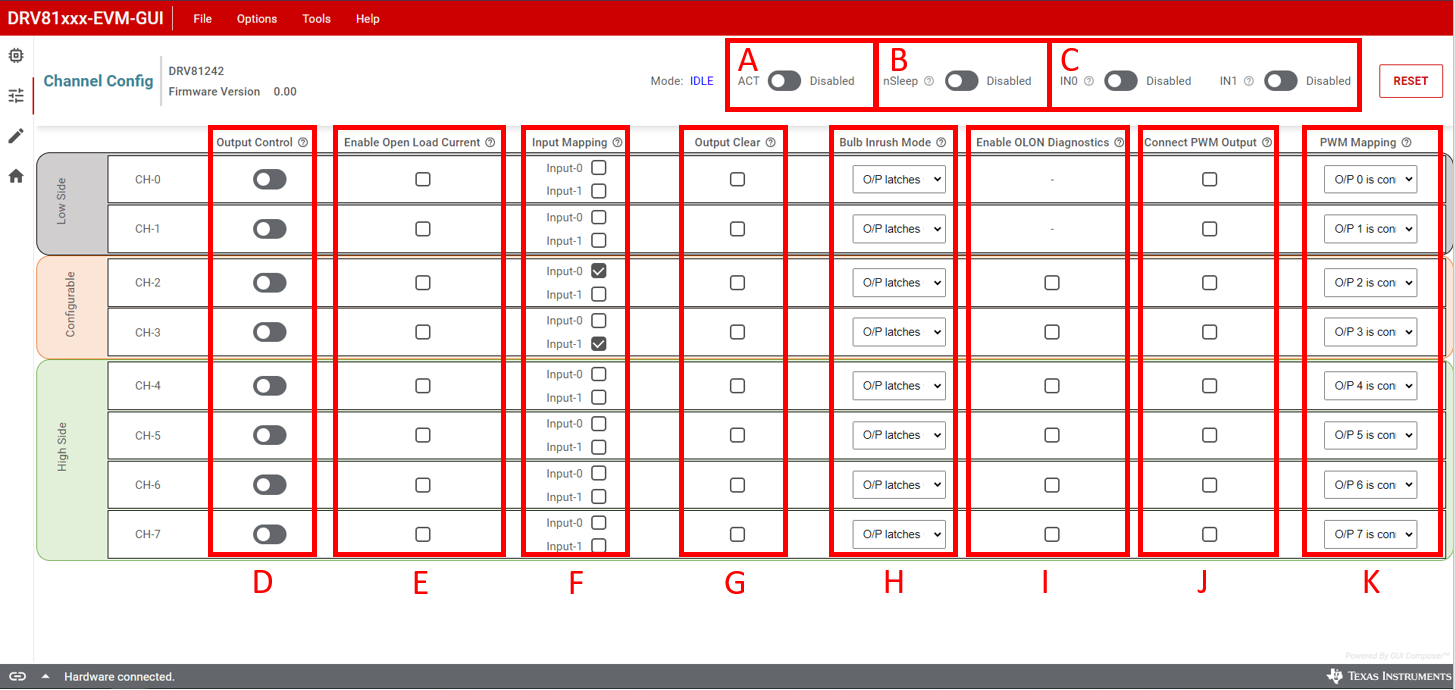

圖 3-10 DRV81242-Q1 GUI 通道配置頁面

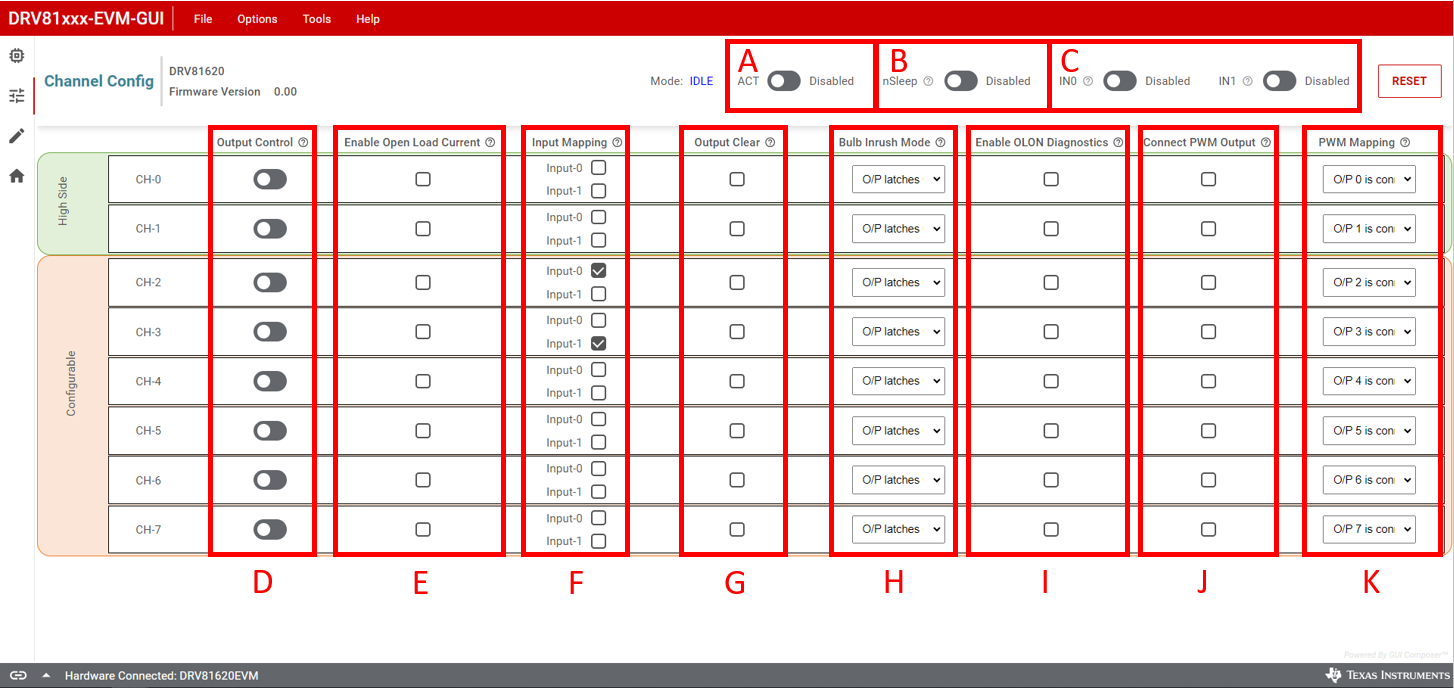

圖 3-11 DRV81620-Q1 GUI 通道配置頁面| 組成部分 | 說明 |
|---|---|
|
A |
工作模式
|
|
B |
nSLEEP
|
|
C |
輸入引腳(IN0 和 IN1)
|
|
D |
輸出控制
|
|
E |
啟用開路負載電流
|
|
F |
輸入映射
注:
默認情況下,IN0 連接到 CH-2,IN1 連接到 CH-3。 |
|
G |
輸出清零
|
|
H |
燈泡浪涌模式
|
|
I |
啟用 OLON 診斷
|
|
J |
連接 PWM 輸出
|
|
K |
PWM 映射
|
