2.3 硬件設置
EVM 硬件經過專門設計和配置，可簡化設置并開始啟動電機。EVM 在接頭的適當位置帶有跳線。節 2.2 展示了跳線（也稱為分流器）的位置。
注： 在使用 EVM 之前，請檢查分流器位置是否與節 2.2 中所示的位置匹配。
在將 EVM 連接至 GUI 軟件之前，請按照以下步驟操作：
- 通過 USB 連接器將 EVM 連接到 PC。D2 (EZFET)、D5 (3.3V) 必須穩定亮起。
- 將電源（低于 40V）連接到電源連接器。確保端子連接正確，避免因電池反向連接而損壞。
- 打開電源 D6 穩定亮起。
- 將電機連接至相應的輸出連接器。
- 現已完成設置（請參閱圖 2-8）。

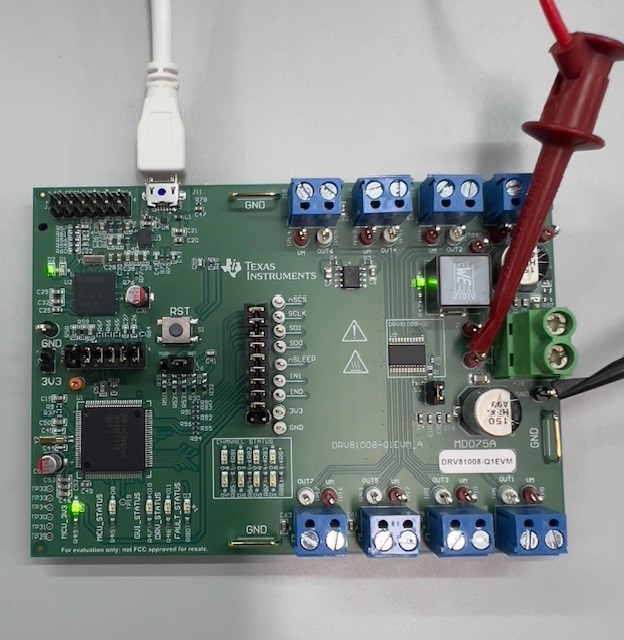

圖 2-8 DRV81008-Q1EVM 硬件設置
