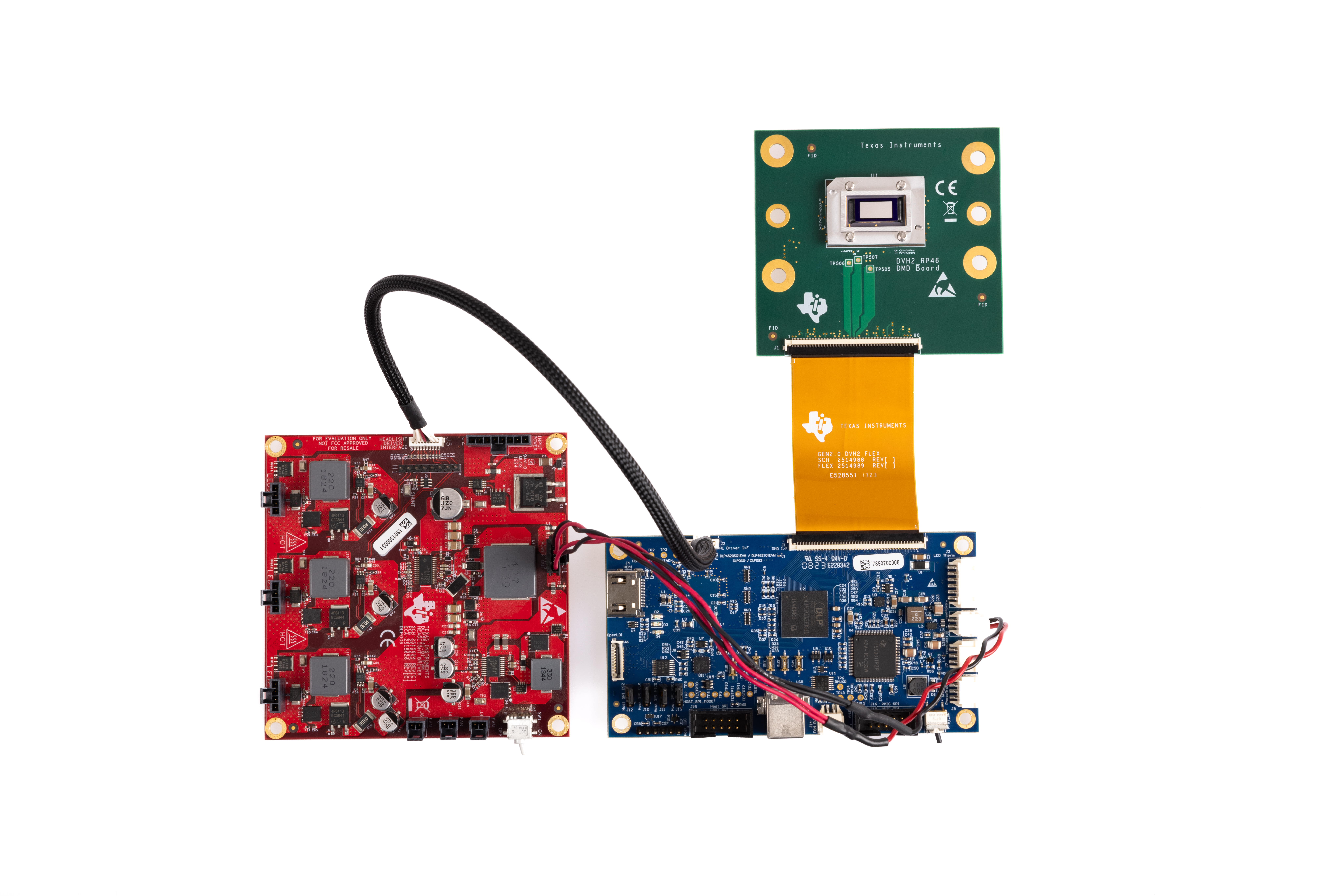

圖 3-2 顯示了不帶電源和光學元件的 DLP4620SQ1EVM 示例圖像。
- 將 DMD 柔性電纜連接到控制器 PCB (J1) 和 DMD PCB (J1)。DMD 柔性電纜上標記了引腳 1。確保柔性電纜的控制器側與控制器 PCB 對齊。
- 將控制器到驅動器控制接口柔性電纜連接到控制器 PCB (J2) 和照明驅動器 PCB (J5)。
- 將主機通信電纜連接到控制器 PCB 和主機。
- 如果使用 Total Phase Cheetah SPI 適配器,請按照節 3.4中的跳線配置進行操作。
- 如果使用直接 USB 連接,則按照節 3.5中的跳線配置進行操作。
- 將控制器電源線連接到控制器 PCB (J2) 和照明驅動器 PCB (J1)。
- 將 LED 電源線連接到任何 LED 驅動器板 LED 端口(J7、J8、J9)。請注意,可以通過閃存設置禁用某些端口。LED0 (J7) 處于 ON 位置。
- 將風扇電源線連接到任何照明驅動器風扇端口(J3、J5、J6)。確認照明驅動器上的風扇開關 (SW1) 處于 ON 位置。
- 將 micro HDMI 電纜連接到控制器板 (J4)。將 micro HDMI 電纜連接到 PC HDMI 端口。
- 將電源輸入電纜連接到照明驅動器 (J2)。
A. 如果與控制器通信,則務必始終檢查跳線配置。跳線 J10、J11、J12 和 J13 決定控制器是否識別 SPI 或 USB 通信。
