ZHCUBY5A April 2024 – September 2025
2.4 RGB LED 驅動器 PCB - DLP4620SQ1
DLP4620SQ1EVM 可以作為僅具有控制器板和 DMD 板的獨立系統運行，但該 EVM 可以與 RGB LED 設計結合使用。圖 2-4 中顯示的 LED 驅動器板由控制器 PCB 通過柔性電纜進行控制和監測。電力可從臺式電源或通過 12V、5A 桶形插孔電源輸入到 LED 驅動器板中。根據工作條件，PCB 的某些器件和表面可能會很熱。
LED 驅動器板具有以下主要功能：
- 提供反向偏置保護并通過單獨的電纜為控制器板供電。
- 在 LED 驅動器電路之前將輸入電源調節至 6.5V 或 8V。
- 具有針對紅色、綠色和藍色 LED 的輸出，但可使用其他 LED。
警告：
 在沒有適當冷卻和氣流的情況下，LED 驅動器板的溫度可以達到 55°C 以上。接觸可導致燙傷！ |
警告：
 LED 驅動器（J5、J6、J7）可生成 6.5A 或 8A 的高電流。操作過程中請勿移除這些接頭，也不要觸碰接觸點！ |

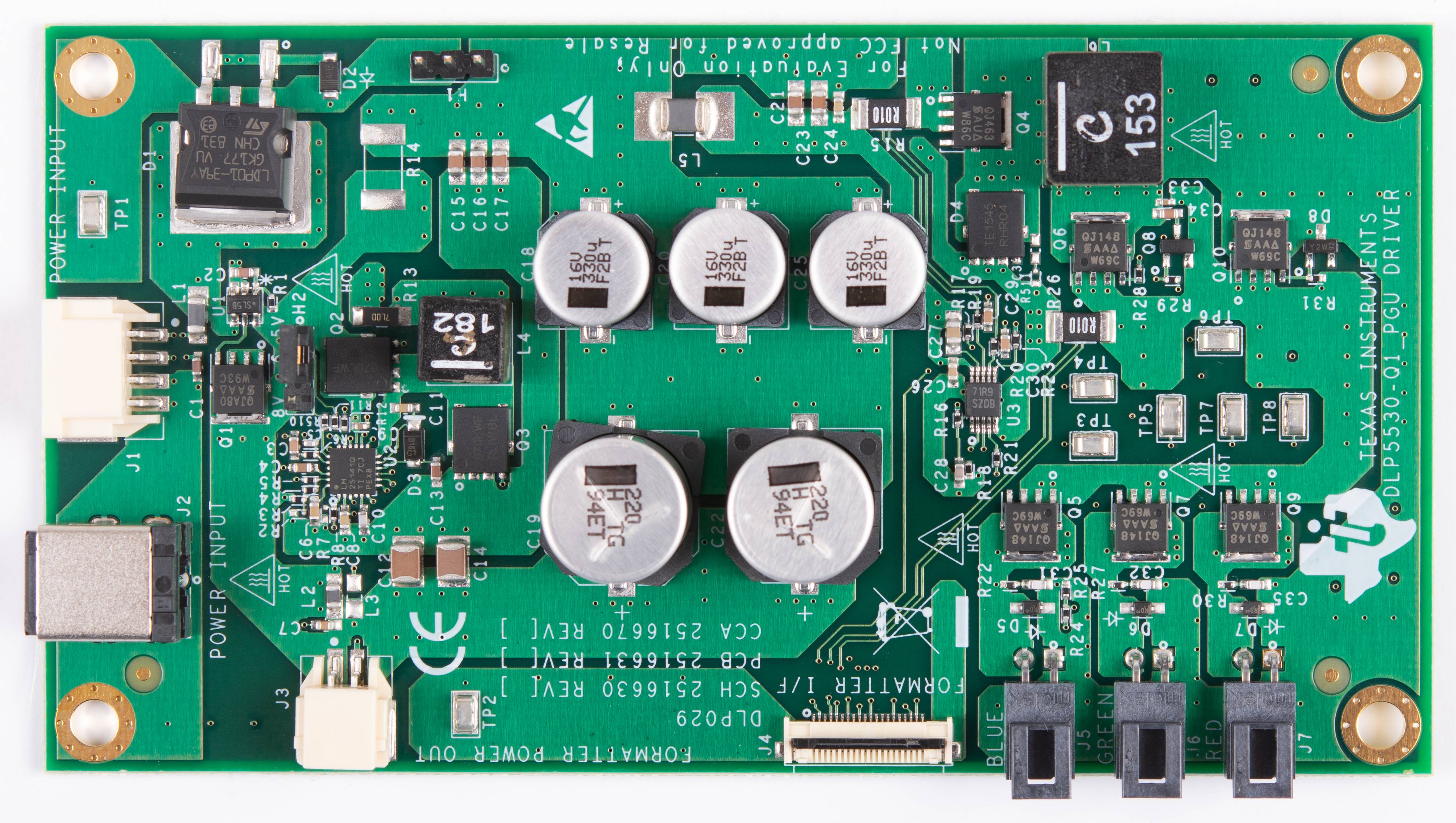

圖 2-4 LED 驅動器 PCB - DLP4620SQ1EVMLED 驅動器 PCB 包含表 2-7 中列出的端口。
表 2-4 RGB LED 驅動器 PCB 端口
| 原理圖編號 | 功能 |
|---|---|
| J1 | 輸入功率 |
| J2 | 輸入電源（可選） |
| J3 | 控制器電源 |
| J4 | 控制器/驅動器控制接口 |
| J5 | 藍色 LED 輸出 - 高達 6A 的高電流輸出，采用鎖定和鍵控連接器 |
| J6 | 綠色 LED 輸出 - 高達 6A 的高電流輸出，采用鎖定和鍵控連接器 |
| J7 | 紅色 LED 輸出 - 高達 6A 的高電流輸出，采用鎖定和鍵控連接器 |
LED 驅動器 PCB 包含表 2-8 中列出的接頭。H2選擇 LED 驅動電壓。在引腳 1 和 2 上放置一根跳線可實現 6.5V 驅動。在引腳 2 和 3 上放置一根跳線可實現 8V 驅動。請勿熱插拔該跳線；僅在已將電路板斷電的情況下拆除和更換該跳線。
表 2-5 LED 驅動器接頭引腳
| 接頭 | PIN1 | PIN2 | PIN3 |
|---|---|---|---|
| H1 | 預調節驅動電壓 （6.5V 或 8V） |
GND | GND |
| H2 | 用于 6.5V 驅動的 反饋電壓連接 |
前置穩壓器反饋電壓 | 用于 8V 驅動的 反饋電壓連接 |
