2.6 LED 驅動器 PCB - DLP4621Q1EVM
DLP4621Q1EVM 可以用作僅具有控制器和 DMD 板的獨立系統，但也可以與 LED 驅動器板結合使用。圖 2-6 中顯示的 LED 驅動器電路板專門用于單色（白光）設計。可以通過 DLPC231-Q1 的 PWM 輸出控制 LED 亮度。使用 Automotive Control Program 參考軟件 Headlight Control 選項卡、PWM 滾動條（PWM0、PWM1 和 PWM2）控制流經每個 LED 驅動器通道的電流。請注意，在某些 LED 配置中，PWM 控制可能超過某些 LED 的最大電流規格。
注： 一部分電流會繼續流經 LED，PWM 電平為 0，且光輸出仍然可見。要完全消除 LED 電流，必須將系統設置為待機模式。
警告：
 在沒有適當冷卻和氣流的情況下，LED 驅動器的溫度可能達到 55°C 以上。接觸可導致燙傷！ |
警告：
 LED 驅動器（J7、J8、J9）可產生高達 8A 的高電流。操作過程中請勿移除這些接頭，也不要觸碰接觸點！ |

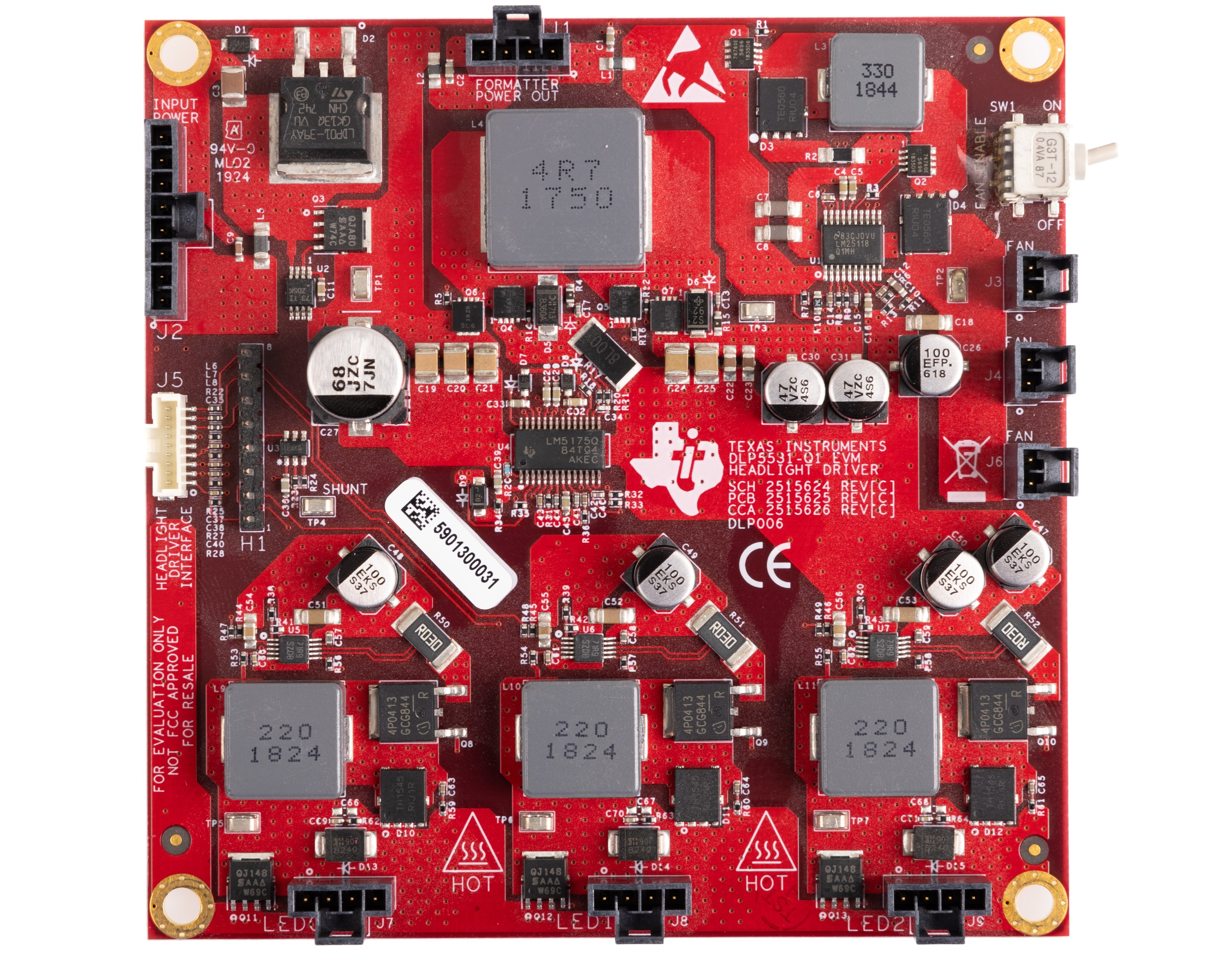

圖 2-6 LED 驅動器 PCB - DLP4621Q1EVMLED 驅動器 PCB 包含表 2-7 中列出的端口。
表 2-7 LED 驅動器 PCB 端口
| 原理圖編號 | 功能 |
|---|---|
| J1 | 控制器電源 |
| J2 | 輸入功率 |
| J3 | 風扇 |
| J4 | 風扇 |
| J5 | 前照燈驅動器接口 |
| J6 | 風扇 |
| J7 | LED0 - 高達 8A 的高電流輸出，鎖定連接器 |
| J8 | LED1 - 高達 8A 的高電流輸出，鎖定連接器 |
| J9 | LED2 - 高達 8A 的高電流輸出，鎖定連接器 |
LED 驅動器 PCB 包含以下端口和開關。請參閱表 2-8。
表 2-8 LED 驅動器接頭引腳
| 原理圖編號/信號編號 | PIN1 |
|---|---|
| SW1 |
風扇啟用 圖 2-6 中顯示的為開啟位置 |
