ZHCUBY5A April 2024 – September 2025
2.8 電纜 - DLP4621Q1EVM
DLP4621Q1EVM 套件包含表 2-10 中列出和圖 2-5 中顯示的電纜和 Cheetah USB 轉 SPI 適配器。

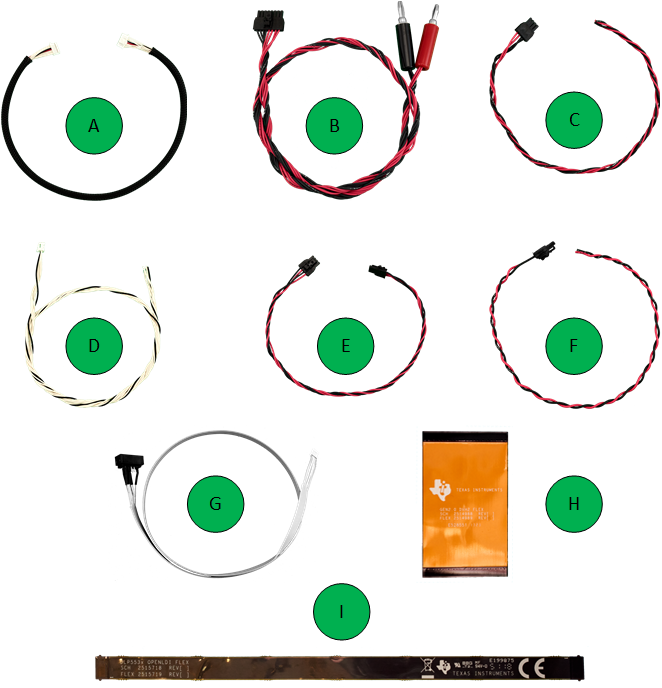

圖 2-8 DLP4620SQ1EVM 電纜表 2-10 DLP4621Q1EVM 電纜
| 名稱 | 編號 | 數量 |
|---|---|---|
| 前照燈驅動器接口電纜 | A | 1 |
| LED 驅動器電源線 | B | 1 |
| LED 電源線 | C | 1 |
| 主機 I2C 電纜 （包括 PROJ_ON、HOLD_BOOT、HOST_IRQ 信號） |
D | 1 |
| LED 驅動器至控制器板電源線 | E | 1 |
| 風扇電源線 | F | 1 |
| 主機 SPI 電纜 | G | 1 |
| 控制器至 DMD 柔性電纜 | H | 1 |
| Open LDI 柔性電纜 | I | 1 |
圖 2-2 顯示了 DLP4621Q1EVM 的方框圖。
