2.5 電纜 - DLP4620SQ1EVM

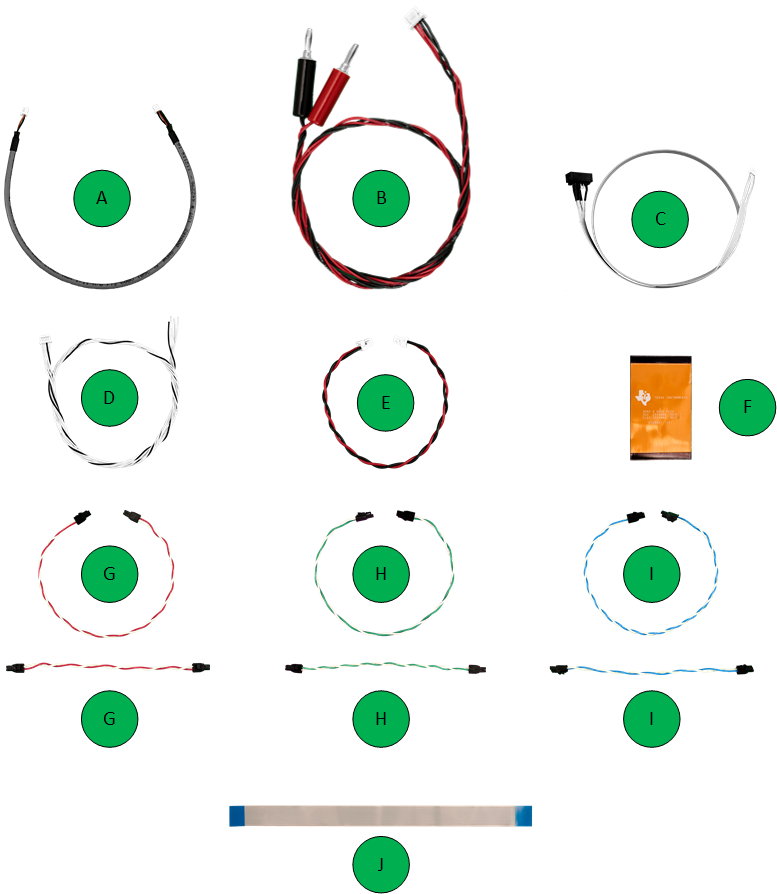

DLP4620SQ1EVM 套件包含表 2-10 中列出和圖 2-5 中顯示的電纜和 Cheetah USB 轉 SPI 適配器。
圖 2-5 DLP4620SQ1EVM 電纜表 2-6 DLP4620SQ1EVM 電纜
| 名稱 | 基準 | 數量 |
|---|---|---|
|
光電二極管電纜 |
A | 1 |
| 輸入電源線 | B | 1 |
| 主機 SPI 電纜 | C | 1 |
| 主機 I2C 電纜 （包括 PROJ_ON、HOLD_BOOT、HOST_IRQ 信號） |
D | 1 |
|
LED 驅動器至控制器板電源線 |
E |
1 |
|
控制器至 DMD 電路板柔性電纜 |
F |
1 |
| 紅色照明器電源線 | G |
2 |
|
綠色照明器電源線 |
H |
2 |
|
藍色照明器電源線 |
I |
2 |
|
LED 驅動器至控制器電路板 HUD 接口柔性電纜 |
J |
1 |
圖 2-1 顯示了 DLP4620SQ1EVM 的方框圖。
