圖 2-3 中顯示的控制器 PCB 包括 DLPC231-Q1 DMD 控制器和 TPS99001-Q1。控制器 PCB 支持來自 HDMI 或 OpenLDI 接口的視頻輸入,并提供格式化和控制功能,以在 DLP4620S-Q1 和 DLP4621-Q1 DMD 上顯示視頻。
控制器板為希望使用 Cheetah? SPI 主機適配器的用戶提供了一個 SPI 端口。不過,必須在 EVM 之外單獨購買 Cheetah 主機適配器。該端口允許在控制器板和主機之間進行高速 SPI 通信。提供的第二個 SPI 端口(可選)用于監控 TPS990001-Q1 或 TPS99000S-Q1。
控制器板具有一個額外的 I2C 端口。提供的 I2C 電纜包括 PROJ_ON、HOLD_BOOT 和 HOST_IRQ,可以輕松地使用這些信號來間接控制和監測 EVM。
如果不優先選擇直接 SPI 或 I2C,提供的板載 Cypress 芯片可支持 USB 轉 SPI 或 USB 轉 I2C 通信。
這些通信端口中的每一個都允許用戶通過 PC 或 Automotive Control Program 參考軟件從外部世界與控制器進行通信,從而加快受支持的汽車 EVM 的開發速度。一些功能包括將新固件刷寫到控制器中、更改測試圖形發生器 (TPG) 圖像、更改源(例如將 TPG 更改為 HDMI)或者獲取控制器或 PMIC (TPS99000-Q1) 診斷。
控制器板具有一個外部光電二極管輸入,用于在寬調光范圍內控制白點和亮度。對于 DLP4620SQ1EVM 套件,控制器板提供了可選的第二個光電二極管輸入。
在使用 DLP4620SQ1EVM 時,電路板上的 LED 熱敏電阻可用于測量紅色、綠色和藍色 LED 的溫度。
前照燈接口端口有助于控制 LED 亮度和 DLP4621Q1EVM 控制器的 PWM 輸出。
EVM 的另一側具有一個 HUD 接口端口,有助于控制和監測照明設計,例如套件中提供的 RGB LED 驅動器。這用于 DLP4620SQ1EVM。

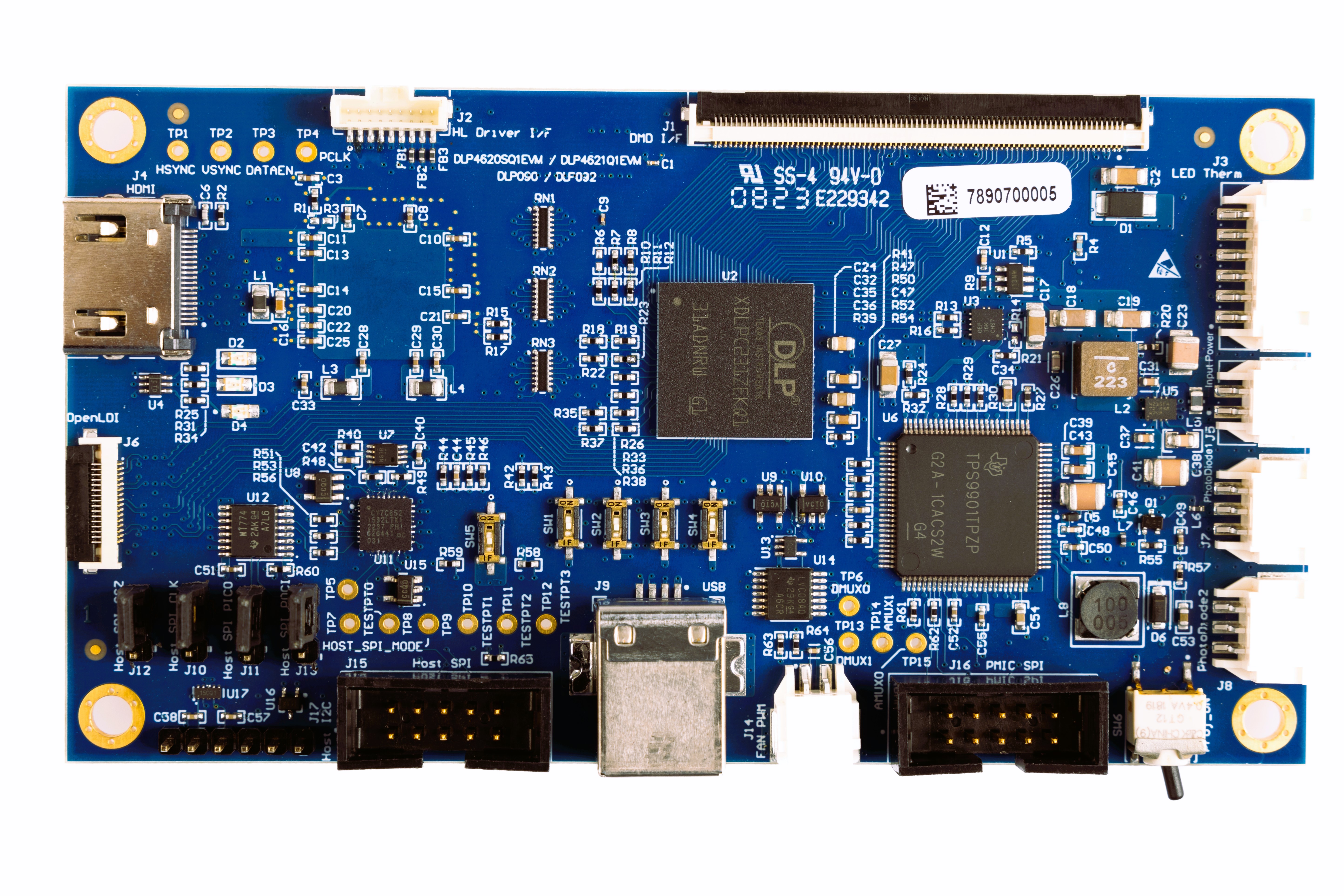

圖 2-3 DLPC231SQ1EVM 控制器 PCB控制器 PCB 包含表 2-1 中列出的端口。表 2-2 中列出了指示燈 LED。
| 原理圖編號 | 功能 |
|---|---|
| J1 | DMD 柔性電纜接口 |
| J2 | 前照燈驅動器接口 |
| J3 | LED 熱敏電阻 |
| J4 | HDMI 輸入 |
| J5 | 驅動器控制器電源 |
| J6 | OpenLDI 輸入 |
| J7 | 光電二極管 1 |
| J8 | 光電二極管 2 |
| J9 | USB 輸入 |
| J10 | 主機 1/2 SPI_CLK 選擇 |
| J11 | 主機 1/2 SPI_PICO 選擇(1) |
| J12 | 主機 1/2 SPI_CSZ 選擇 |
| J13 | 主機 1/2 SPI_POCI 選擇(1) |
| J14 | 風扇 PWM 輸出 |
| J15 | 主機 SPI |
| J16 | PMIC SPI |
| 原理圖編號 | 功能 |
|---|---|
| D2(綠色) | PROJ_ON 關閉:系統關閉 開啟:系統開啟 |
| D3(綠色) | 控制器的輸入電源(來自 LED 驅動器) 關閉:未連接電源 開啟:已連接電源 |
| D4(紅色) | HOST_IRQ 關閉:未將中斷置為有效 開啟:中斷已被置為有效 |
表 2-3 中列出了控制器 PCB 開關。SW4 是 PROJ_ON 的撥動開關,用于開啟和關閉電子產品。請注意,當 PROJ_ON 處于關閉位置時,電路板的某些器件仍然通電。SW1、SW2 和 SW3 是 DIP 開關,用于控制 DLPC230-Q1 結束復位后 DLPC230-Q1 讀取的配置信號狀態。這些開關必須根據所需的配置選項進行設置。
| 原理圖編號/信號編號 | 功能 |
|---|---|
| SW1 | CHKSUM_SEL 關閉:禁用 開啟:啟用 |
| SW2 | HOST_IF_SEL 關閉:CRC 開啟:校驗和 |
| SW3 | HOST_SPI_MODE 關閉:主機 SPI 開啟:主機 I2C |
| SW4 | 展頻啟用 關閉:模式 0 或 3 開啟:模式 1 或 2 |
| SW5 | HOLD_BOOTZ 關閉:在引導時不停止(繼續轉到主應用程序) 開啟:在引導時停止 |
| SW6 | PROJ_ON 關閉:關閉系統 開啟:開啟系統 |
