ZHCUBL1 December 2023 MCT8315Z
2.7.1 硬件型號電阻器設置
MCT8315ZH 和 MCT8315ZT 器件使用可配置的電阻分壓器來控制 MODE、SLEW 和 ADVANCE 設置。使用 MCT8315ZH 或 MCT8315ZT 時：
- 需要取消安裝 Pop. if SPI 絲網印刷框中的 SPI 使能電阻器 (R13-R16)。
- 需要組裝 Pop. if HW 絲網印刷框中的 DIR 電阻器 R17。
- 需要根據所需設置（R20–R22 和 R26–R28）組裝 HW Variant Resistors 絲網印刷框中的電阻分壓器。
此設置如圖 3-7 中所示。

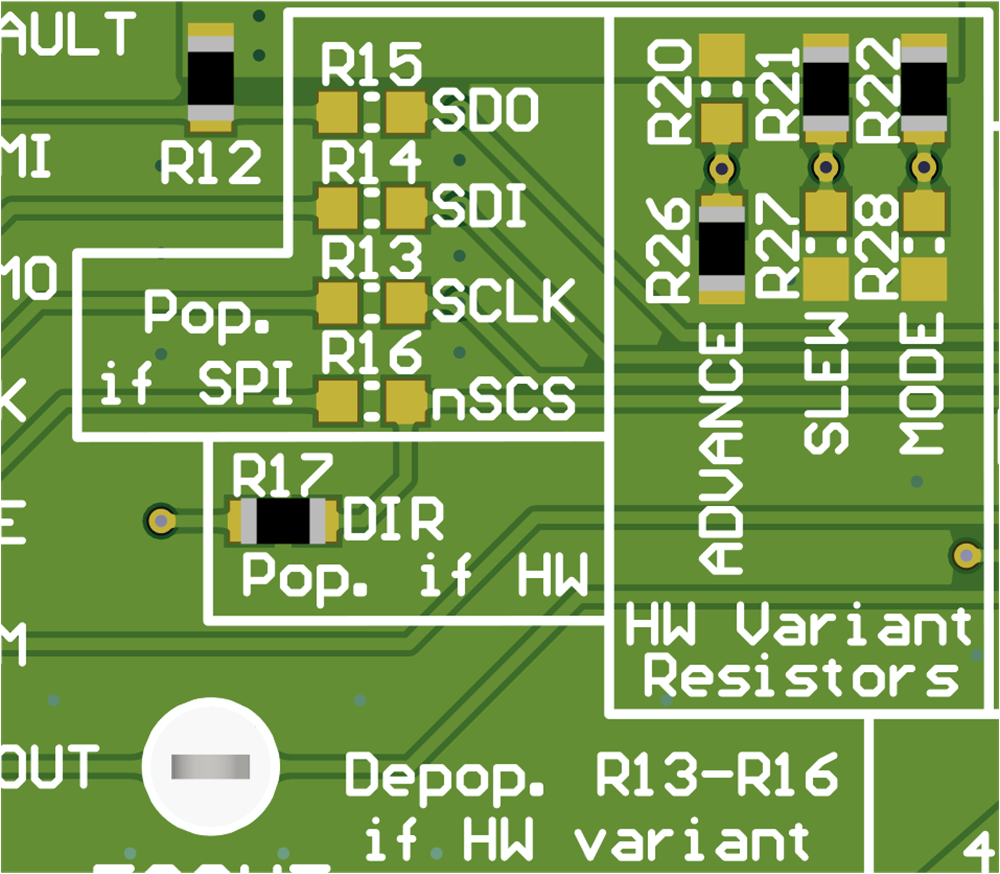

圖 2-7 MCT8315ZH 或 MCT8315ZT 的電阻分壓器設置（硬件型號）表 3-4 顯示了使用 MCT8315ZH 或 MCT8315ZT 時用戶可調整的電阻分壓器設置。R20-R22 電阻器連接到 AVDD，R26-R28 電阻器連接到 AGND。默認的電阻分壓器配置以粗體顯示。
表 2-3 MCT8315ZH 或 MCT8315ZT 的用戶可調整電阻分壓器設置（默認值為粗體）
| 設置 | 名稱 | 說明 | 電阻器 （AVDD 和 AGND） | 配置 | 設置 |
|---|---|---|---|---|---|
| MODE | PWM 控制模式 | 選擇霍爾配置、調制、異步整流 (ASR) 和自動異步整流 (AAR) 設置 | R22 和 R28 | R28 = 0Ω | 模擬霍爾輸入、異步調制、ASR 和 AAR 已禁用 |
| R28 = 22kΩ | 數字霍爾輸入、異步調制、ASR 和 AAR 已禁用 | ||||
| R28 = 100kΩ | 模擬霍爾輸入、同步調制、ASR 和 AAR 已禁用 | ||||
| R22 = R28 = DNP | 數字霍爾輸入、同步調制、ASR 和 AAR 已禁用 | ||||
| R22 = 100kΩ | 模擬霍爾輸入、同步調制、ASR 和 AAR 已啟用 | ||||
| R22 = 22kΩ | 數字霍爾輸入、同步調制、ASR 和 AAR 已啟用 | ||||
| R22 = 0Ω | 數字霍爾輸入、異步調制、ASR 和 AAR 已啟用 | ||||
| SLEW | 壓擺率 | 相位引腳壓擺率從低切換為高 (10% - 90%) 以及從高切換為低 (90% - 10%) | R21 和 R27 | R27 = 0Ω | 25V/μs |
| R21 = R27 = DNP | 50V/μs | ||||
| R21 = 47kΩ | 125V/μs | ||||
| R21 = 0Ω | 200V/μs | ||||
| ADVANCE | 高級 | 將超前角增加一個可選值（電角度） | R20 和 R26 | R26 = 0Ω | 0° |
| R26 = 22kΩ | 4° | ||||
| R26 = 100kΩ | 11° | ||||
| R20 = R26 = DNP | 15° | ||||
| R20 = 100kΩ | 20° | ||||
| R20 = 22kΩ | 25° | ||||
| R20 = 0Ω | 30° |
