ZHCUBL1 December 2023 MCT8315Z
2.7.2 SPI 型號電阻器設置
MCT8315ZR 采用 SPI 引腳（SDI、SDO、SCLK、nSCS）代替 MODE、ADVANCE 和 SLEW 引腳，以配置控制寄存器和讀取狀態寄存器。如果使用 MCT8315ZR：
- 需要組裝 Pop. if SPI 絲網印刷框中的 SPI 使能電阻器 (R13-R16)
- 需要去掉 Pop. if HW 絲網印刷框中的電阻器 (R17)
- 需要去掉 Hardware Variant Resistors 絲網印刷框中的電阻分壓器（R20-R22、R26-R28）。
此設置如圖 3-8 中所示。

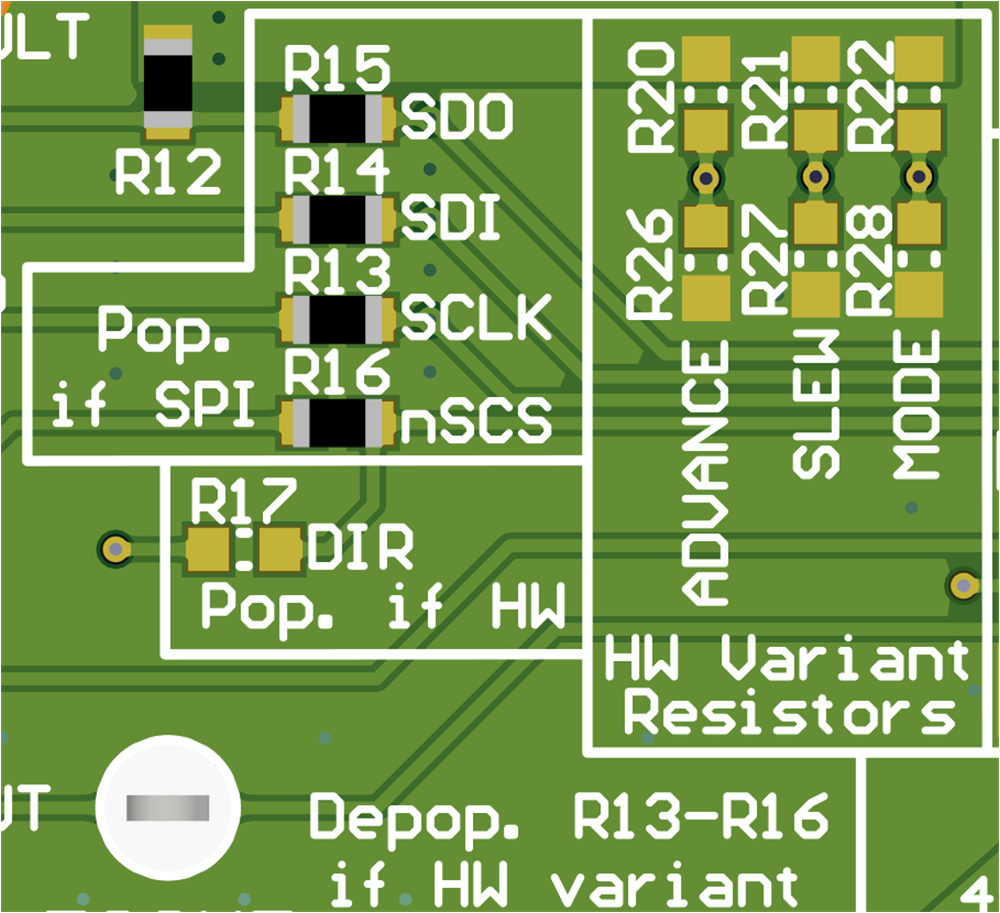

圖 2-8 MCT8315ZR 的電阻器（SPI 型號）表 3-4 顯示了使用 MCT8314ZR 時建議使用的電阻值。
表 2-4 MCT8314ZR 的推薦 SPI 電阻值（默認值以粗體顯示）
| 設置 | 名稱 | 說明 | 電阻器 | 配置 |
|---|---|---|---|---|
| SDO | 串行數據輸出 | MCT8315Z 的串行輸出 | R15 | R15 = 0Ω |
| SDI | 串行數據輸入 | MCT8315Z 的串行輸入 | R14 | R14 = 0Ω |
| SCLK | 串行時鐘 | MCU 生成的時鐘 | R13 | R13 = 0Ω |
| nSCS | 片選 | 被 MCU 拉至低電平以啟用通信 | R16 | R16 = 0Ω |
表 3-5 展示了 MCT8315Z 型號已組裝電阻器和 DNP 電阻器的狀態。
表 2-5 MCT8315Z 型號的電阻器狀態
| 器件 | R13-R16 狀態 | R17 狀態 | HW 型號電阻器狀態 |
|---|---|---|---|
| MCT8315ZH 或 MCT8315ZT | DNP | 已組裝 | 可由用戶調節 |
| MCT8315ZR | 已組裝 | DNP | DNP |
