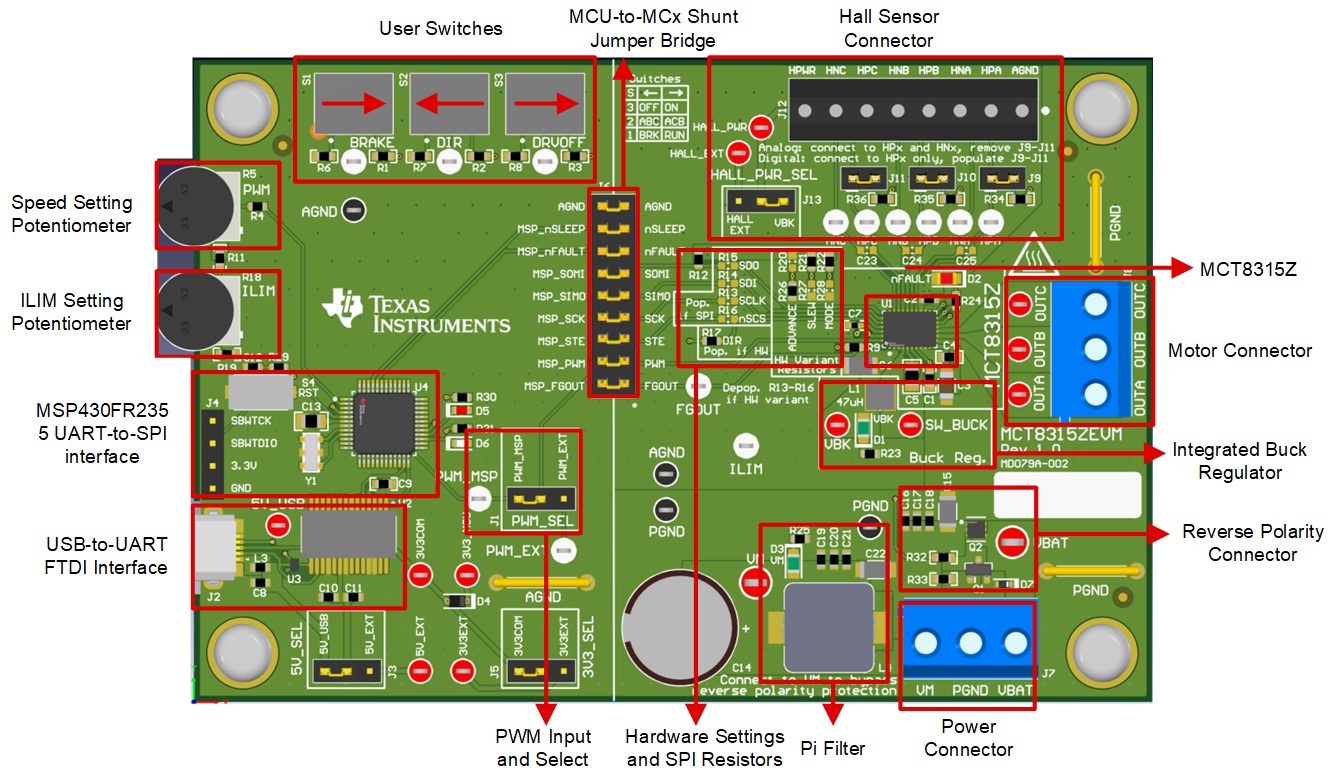

圖 3-2 顯示了 MCT8315ZEVM 的主要塊。MCT8315ZEVM 設計用于 4.5V 至 35V 的輸入電源,并提供反極性保護和 π 型濾波器。MCT8315ZEVM 可以支持 MCT8315Z 器件的所有型號,并提供硬件電阻器、SPI 電阻器和降壓元件的位置。通過使用可配置分流器,MCT8315ZEVM 可支持多種類型的霍爾傳感器配置。為了與 MCT8315Z GUI 連接,MCT8315ZEVM 具有支持 USB 轉 UART 的 FTDI 芯片和 MSP430。
圖 2-2 MCT8315ZEVM 主要硬件模塊
