ZHCUBL1 December 2023 MCT8315Z
2.5 MSP430FR2355 微控制器
MCT8315ZEVM 包含 MSP430FR2355 低功率 MCU（如圖 3-5 中所示），可提供使電機換向所需的脈寬調制 (PWM) 信號。MCU 可輸出 20kHz PWM 信號 (PWM_MSP)，占空比（范圍為 0% 至 100%）由電位器 R5 控制。電機轉速在電位器逆時針方向轉動時加快，在電位器順時針方向轉動時減慢。要選擇是將來自 MSP 還是來自外部 PWM 的 PWM 信號提供給 MCT8315Z，請使用 PWM_SEL 跳線 J1。
要對 MSP430FR2355 進行編程，必須將外部 MSP430 FET 編程器連接到 Spy-Bi-Wire (SBW) 接口連接器 J4。許多 MSP430 LaunchPad? 提供板載 eZ-FET 調試探針，可通過跳線連接到 MCT8315ZEVM，從而將固件刷寫到 MSP430FR2355 微控制器中。
用戶可以隨時使用復位 (RST) 按鈕重啟 MCU 程序。兩個低電平有效 LED（D5 和 D6）也可用于調試目的。
18 引腳分流跳線橋 J6 連接微控制器和 MCT8315Z 器件之間的所有信號。可以根據需要插入或移除這些跳線，將微控制器與柵極驅動器隔離。這可用于微控制器信號調試或將 MCT8315ZEVM 作為帶有外部微控制器的獨立柵極驅動器使用。

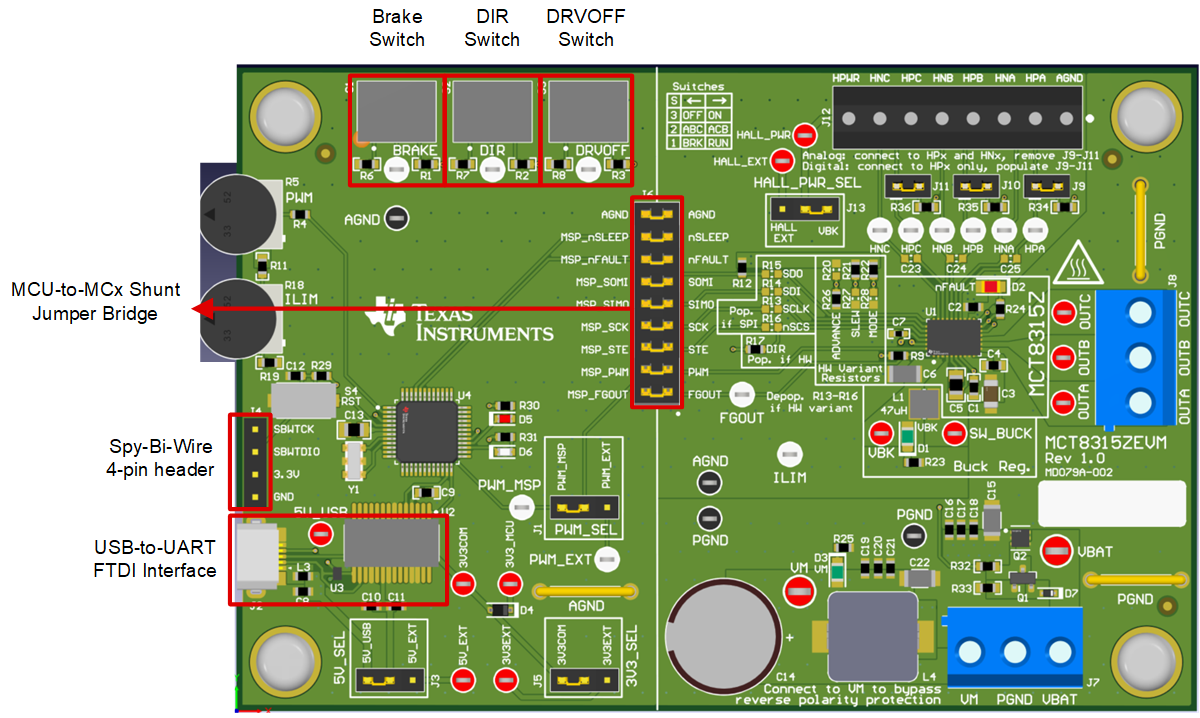

圖 2-5 MCT8315ZEVM 上的 MSP430FR2355 MCU
