3.5 使用 eZ-FET 對 MSP430FR2355 進行編程
MSP430FR2355 LaunchPad 上的 eZ-FET 調試探針使用 Spy-Bi-Wire JTAG 接口對 MCT8315ZEVM 上的 MSP430FR2355 MCU 進行編程。有關包含板載 eZ-FET 調試探針的 MSP430 LaunchPad，請參閱 MSP430 LaunchPad 開發套件。
- 從 MSP430 LaunchPad 上移除 GND、3V3、SBWTDIO 和 SBWTCK 跳線。
- 將 GND、3V3、SBWTCK 和 SBWTDIO 信號 LaunchPad eZ-FET 側的頂部引腳連接到 MCT8315ZEVM 的 J4 上的各自引腳，如表 4-1 和圖 4-4 所示。
- 將 Micro-USB 電纜連接到 MSP430 LaunchPad 和 PC。
- 點擊“Build Project”圖標或 CTRL + B，確保成功構建工程。如有需要，從控制臺接受所有更新。
- 點擊 Debug Project 以設置調試會話，然后按“Play”按鈕運行代碼。
- 停止調試會話，關閉 Code Composer Studio，斷開 Spy-Bi-Wire 跳線，并從 MSP430 LaunchPad 上拔下 Micro-USB 電纜。
表 3-1 對 MSP430FR2355 進行編程所需的 Spy-Bi-Wire 接口
|
MSP430 LaunchPad?（eZ-FET 調試探針側）(J101) |
MCT8315ZEVM 4 引腳 Spy-Bi-Wire 接頭 (J4) |
|---|---|
|
GND |
GND |
|
3V3 |
3.3V |
|
SBWTDIO |
SBWTDIO |
|
SBWTCK |
SBWTCK |

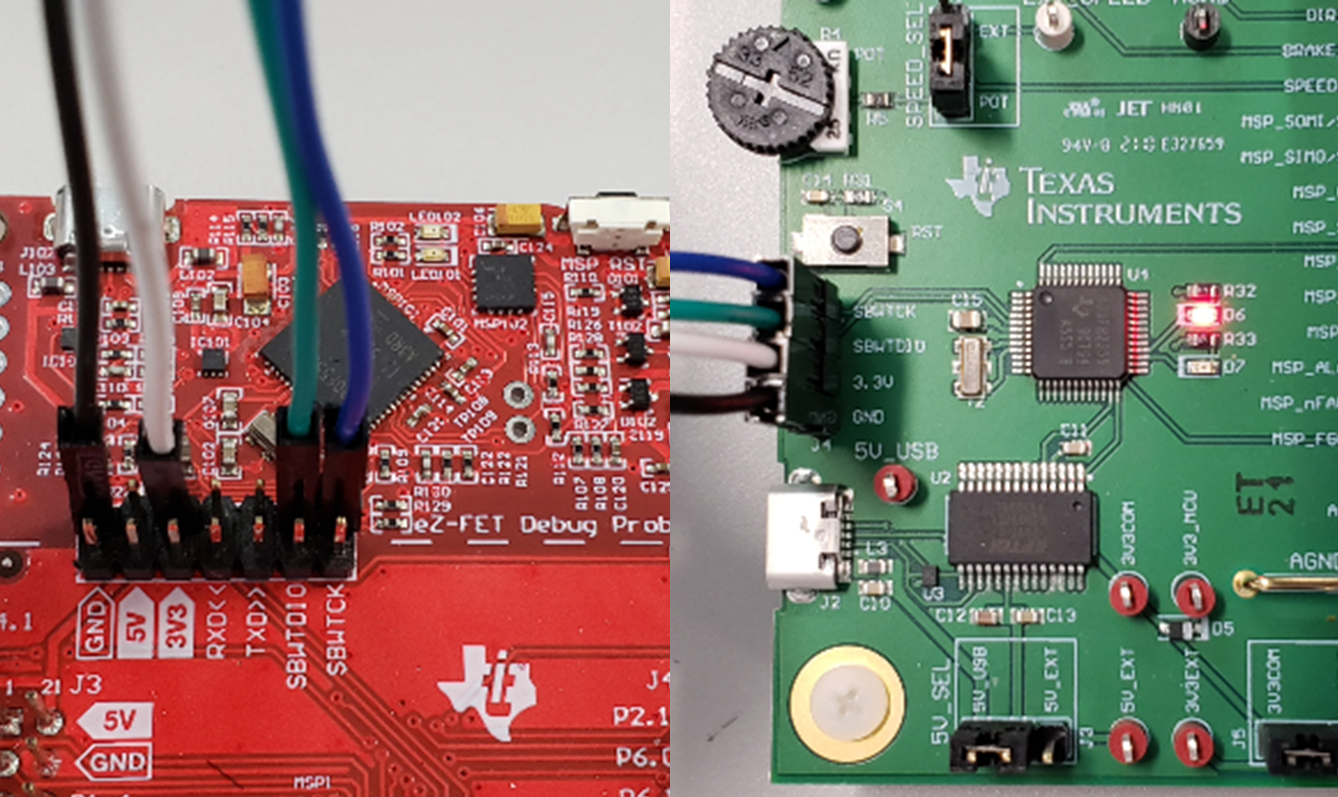

圖 3-4 MSP430 LaunchPad? eZ-FET 探針連接到 MCT8315ZEVM
