4.3.3 檢測反向旋轉的單向電機驅動

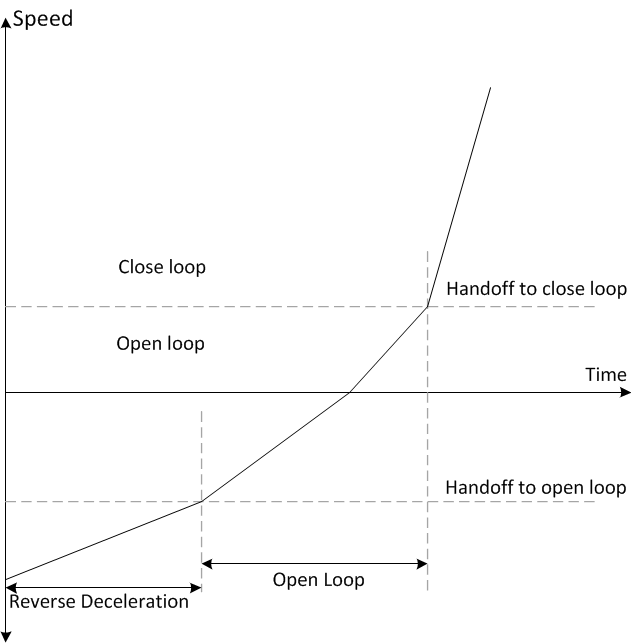

對于需要在特定方向旋轉電機的應用，了解電機是否在與預期旋轉方向相反的方向滑行或旋轉非常重要。MCF8316A 反向驅動功能執行后，會使電機反向減速至零速，改變方向后加速，直到轉入閉環，如圖 4-7 所示。
圖 4-7 反向驅動功能MCF8316A 提供了一個選項，可在電機在反方向滑行或旋轉時應用制動并停止電機，并在改變方向后使電機加速進入閉環。
在吊扇和泵等應用中，必須在特定方向旋轉電機，才能獲得所需的結果。對于此類應用，建議遵循以下建議。
第 1 步：啟用 ISD [ISD_EN]
第 2 步：啟用電機 ISD 反向驅動 [RVS_DR_EN]
第 3 步：啟用反射重新同步 [RESYNC_EN]
第 4 步：啟用主動制動反向驅動 [ACTIVE_BRAKE_REV_DRV_EN]
第 5 步：輸入主動制動環路的 Kp 系數 [ACTIVE_BRAKE_KP] 和 Ki 系數 [ACTIVE_BRAKE_KI]。我們建議在開始時將 Kp 系數 [ACTIVE_BRAKE_KP] 設置為 700，將 Ki 系數 [ACTIVE_BRAKE_KI] 設置為 100。
第 6 步：設置主動制動期間的總線電流限制 [ACTIVE_BRAKE_CURRENT_LIMIT]
如果電機無法在反方向重新同步，請遵循以下建議。
增加反向減速速度閾值，以轉換到開環
啟用開環反向驅動配置 [REV_DRV_CONFIG]
增加反向驅動開環電流基準 [REV_DRV_OPEN_LOOP_CURRENT]
減小反向驅動期間的開環加速系數 A1 和 A2
如果器件觸發鎖定電流限制 [LOCK_LIMIT]，則增加速度反轉期間的開環電流限制 [REV_DRV_OPEN_LOOP_CURRENT]
