在測試電流吸收器時,需要將待測端口定義為輸入端。因此,將 TIOL111 器件的使能信號接低電平,并將 TX 信號設置為 3.3V 以使能電流吸收器。隨后在端口的 CQ 線上施加可變電壓。測試用例 TCM_PHYL_INTF_ILLM 定義了具體測試流程。電流要求如下:電壓低于 5.1V 時小于 15mA,電壓在 5.1V 至 30V 時電流在 5 至 15mA 之間。

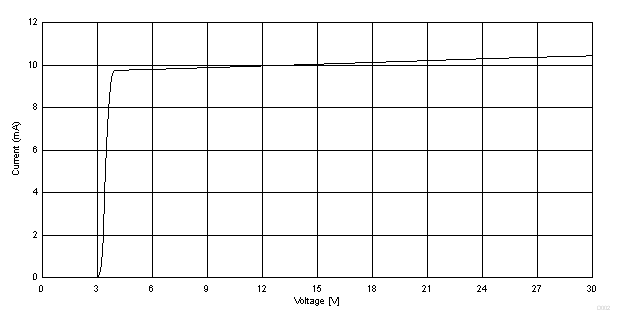

圖 3-7 CQ 線輸入電流當吸收器電流在規定范圍內時,測試通過。
