2.3.2 電流吸收器
除了喚醒脈沖外，主機 PHY 與設備 PHY 的另一重要差異是必須包含電流吸收器，如 圖 2-8 中所示。它必須包含一個電流吸收器。由于 TIOL111 器件芯片內未集成該功能，因此在板級實現。

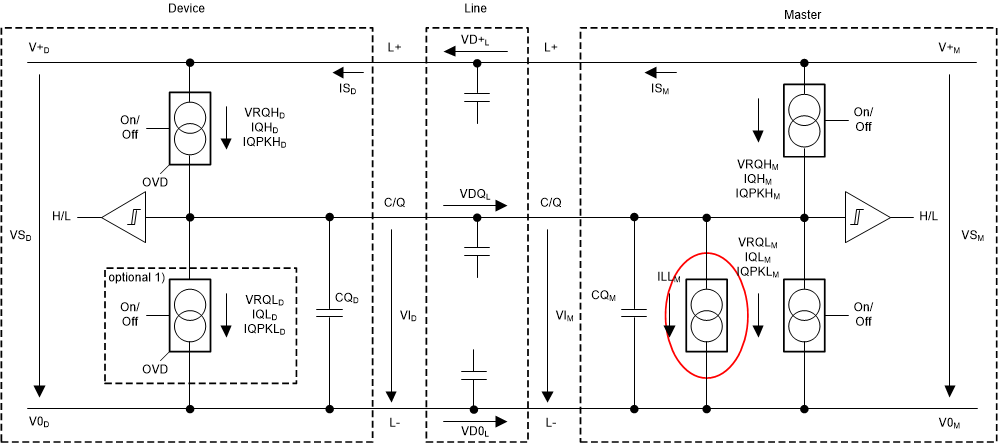

圖 2-8 IO-Link ?系統方框圖如 表 2-3 中所示，電流需在 5mA 至 15mA 之間。
表 2-3 IO-Link? 主站電流吸收器規范(1)
| ILLM | 以下項的負載或放電電流： 0 V < VIM < 5 V 5 V < VIM < 15 V 15 V < VIM < 30 V |
0 5 5 |
不適用 不適用 不適用 |
15 15 15 |
mA mA mA |
(1) 這些電流值與 IEC 61131-2 中類型 1 數字輸入定義兼容。但對于 5V < VIM < 15V 的范圍，最小電流為 5mA，而非 2mA，以確保純 p 開關器件具有足夠快的上升/下降速率。
實現這種僅在發射器禁用時工作的微小可容忍電流吸收器，可使用簡單 NPN 晶體管完成。
圖 2-9 簡單電流吸收器圖 2-9 展示了原理圖。電流吸收器由 MCU 發出的 TX 線控制，并連接至 TIOL111 器件。由于 TIOL111 器件邏輯為反向，TX 線在空閑狀態下默認高電平，因此每當驅動器被禁用或 CQ 線上傳輸 0V 時，電流吸收器即被使能。因此，在正常運行中不會增加電流消耗。
