TIOL111 系列收發器具有堅固的設計,可實現用于工業點對點通信的 IO-Link 接口。當此器件通過一個三線制接口連接至一個 IO-Link 主器件時,主器件能夠發起通信并與遠程節點交換數據,而此時 TIOL111 則用作一個完整的通信物理層。
這些器件能夠承受高達 1kV (500?) 的 IEC 61000-4-5 浪涌,并具有集成的反向極性保護功能。
只需通過一個簡單的引腳可編程接口,便可輕松連接到控制器電路。可使用外部電阻器配置輸出電流限值。
器件還具備欠壓、短路電流及過熱的故障報告與內部保護功能。

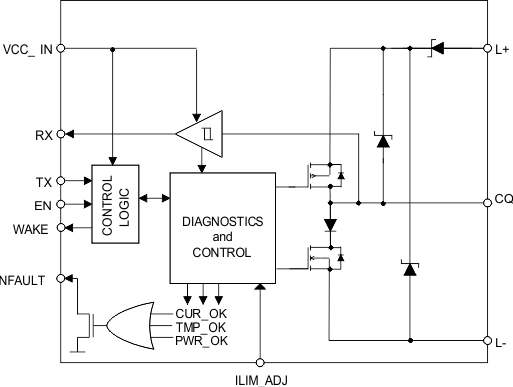

圖 2-6 TIOL111 方框圖精選 TIOL111 器件的特性:
