L+ 線路的啟動測試通過在其上接入一個 1000μF 電容(并聯 150Ω 電阻負載)進行。IO-Link 主機需在 50ms 內提供至少 400mA 電流才能通過該測試。該負載用于模擬具有較大輸入電容器和靜態負載的 IO-Link 設備。

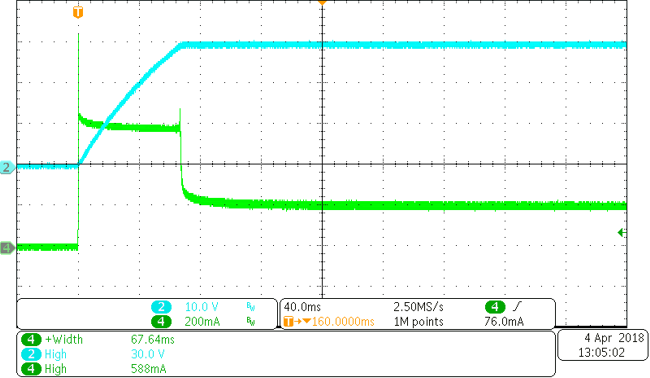

圖 3-6 測試用例 TCM_PHYL_INTF_ISIRM:– 通電電源電流能力圖 3-6 展示了測試結果。通道 2 顯示 L+ 線路上的電壓,通道 4 顯示 L+ 上的電流。由于負載同時具有電容性和電阻性,開始時高側開關會將電流限制在 600mA,持續約 70ms。此后,僅剩電阻負載,電流穩定在 200mA。由于此時能量超過所需的 400mA × 50ms = 20mA,該測試通過。
但不同 IO-Link 主機的實現方式在此測試中的表現可能存在較大差異。
