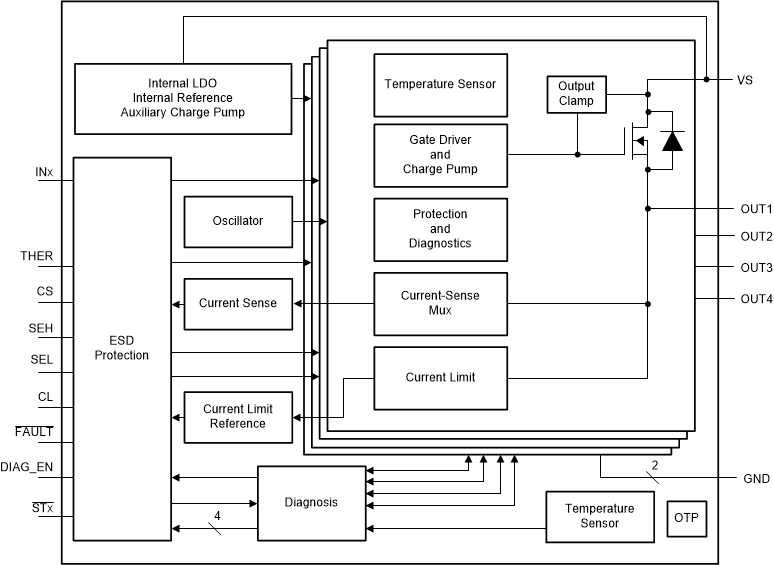

TPS4H160-Q1 器件是一款具有內部電荷泵和四通道集成式 NMOS 功率 FET 的智能高側開關。該器件具有豐富的診斷功能以及高精度電流檢測特性，能夠對負載實施智能控制?？烧{節電流限制功能能夠極大地提高整個系統的可靠性。該器件的兩個版本具有不同診斷報告方式，即開漏數字輸出（版本 A）和電流檢測模擬輸出（版本 B）。

對于版本 A，該器件以開漏結構實現數字故障報告。當故障發生情況時，該器件將 STx 下拉至 GND。需要使用一個 3.3V 或 5V 的外部上拉電阻來匹配微控制器的電源電平。每個通道的數字狀態可以單獨報告，也可以通過將 STx 引腳連接在一起進行全局報告。

對于版本 B，高精度電流檢測可使診斷更加準確，無需進一步校準。一個集成的電流鏡可以提供 1/K(CS) 的負載電流。鏡像電流流入 CS 引腳電阻器，成為電壓信號。K(CS) 在整個溫度和電源電壓范圍內是一個恒定值。0V 至 4V 的寬線性區域可實現更好的實時負載電流監測。CS 引腳還可以報告 VCS(H) 上拉電壓的故障。

外部高精度電流限制功能允許根據應用設置電流限制值。當發生過流時，該器件通過有效鉗制浪涌電流來提高系統可靠性。此外，該器件還可以通過減少 PCB 布線、連接器尺寸和前一個功率級的容量來節省系統成本。此外，該器件還實現了具有固定值的內部電流限制。

對于電感負載（繼電器、螺線管、閥），該器件在漏極和源極之間實現了有源鉗位，以保護自身。在電感關斷周期期間，電源和負載的能量都耗散在高側電源開關上。該器件還會在鉗位處于工作狀態時優化開關壓擺率，通過盡可能降低瞬態功率和 EMI 的影響，來幫助進行系統設計。

TPS4H160-Q1 器件是一款智能高側開關，適用于各種電阻負載、電感負載和容性負載，包括低瓦數燈泡、LED、繼電器、螺線管、加熱器和子模塊。

如果輸出驅動器級需要更小的解決方案，現在有一款新的、更小尺寸的 TPS4H160-Q1 QFN 器件版本可用。TPS274160 提供與 TPS4H160-Q1 相同的性能，優勢在于采用更小的 QFN 封裝。與 TPS4H160-Q1 相比，TPS274160 可將解決方案尺寸縮小 67%。

此處關注的關鍵特性包括：

• 具有豐富診斷功能的四通道 160mΩ 智能高側開關
  • 版本 A：開漏數字輸出
  • 版本 B：電流檢測模擬輸出
• 寬工作電壓范圍：3.4V 至 40V
• 高精度電流檢測：在大于 25mA 負載下 ±15%
• 可通過外部電阻器調節電流限制，在大于 500mA 負載下 ±15%
• 保護
  • 通過限制電流實現 GND 短路保護（內部或外部）
  • 具有鎖閉選項的熱關斷以及熱調節
  • 轉換率經過優化的電阻負載負電壓鉗位
  • 接地失效保護和電池損耗保護
• 診斷
  • 過流和接地短路檢測
  • 開路負載和電池短路檢測
  • 用于實現快速中斷的全局故障報告
