無論降壓轉換器的效率如何,功率級都會產生損耗。電源轉換器損耗會導致器件結溫升高,從而妨礙在較高環境溫度下的安全運行。針對高環境溫度的轉換器設計需要適當的熱管理,以確保不超過轉換器的建議最大額定結溫,從而防止轉換器使相鄰器件升溫。

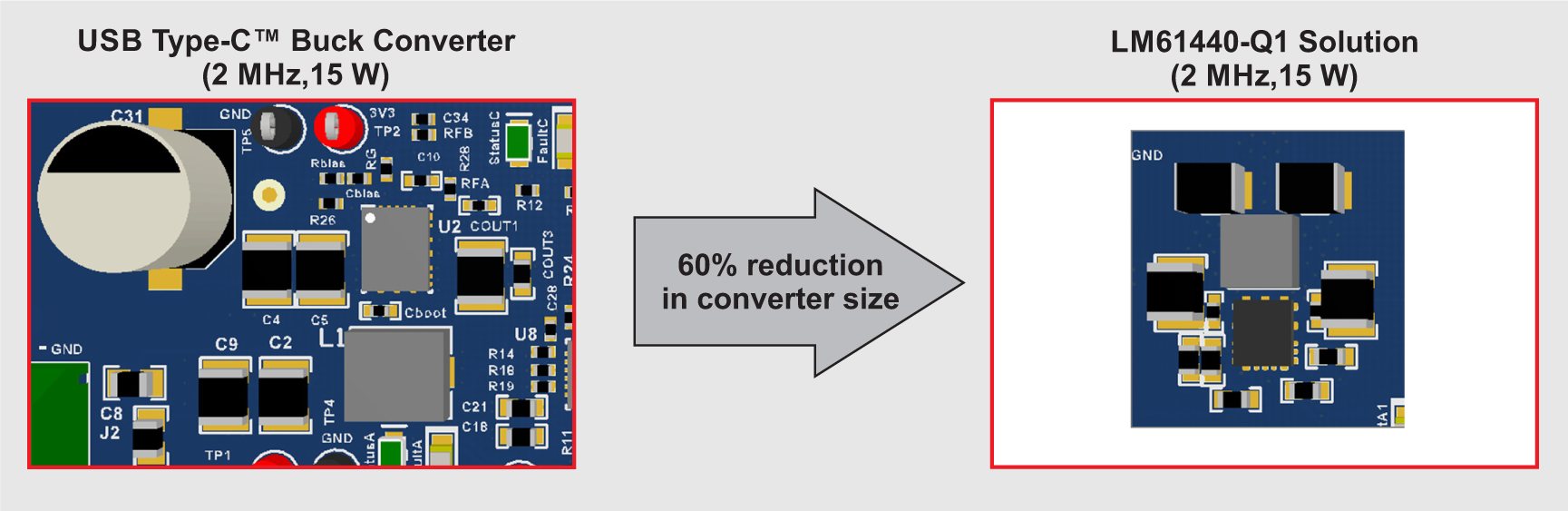

圖 1 使用 LM61440-Q1 降壓轉換器減小解決方案面積許多半導體制造商正在采用倒裝芯片封裝設計來實現轉換器。倒裝芯片器件通常采用 Quad Flat No-lead (QFN) 封裝,在半導體芯片與引線框之間實現低電感連接。這在熱性能和噪聲性能之間實現了良好的平衡。但是,封裝的底部可能沒有散熱焊盤,這會降低其散熱效率。不過,對于倒裝芯片器件,可以通過芯片與引線框之間的銅連接實現高效的熱傳導(圖 2 和圖 3)。
為了避免溫度過度升高,有必要提供一條從著陸焊盤遠離器件的高導熱路徑。連接到器件焊盤的寬引線可以在元件層中實現散熱。密集的 PCB 布局會阻礙元件層有效散熱,尤其是對于低效(高溫)相鄰器件。如圖 3 所示,各個內層的散熱通常比元件層的散熱更有效。如果將散熱過孔連接到已連接到器件電源或回路引腳的銅上,則可以實現散熱。然后,這些通孔將連接到 IC 下方的銅平面,從而增加有效的銅散熱面積。在放置過孔時,務必最大程度地減少熱瓶頸,同時為電源引腳提供最高的過孔數量和最低的熱阻(圖 2)。

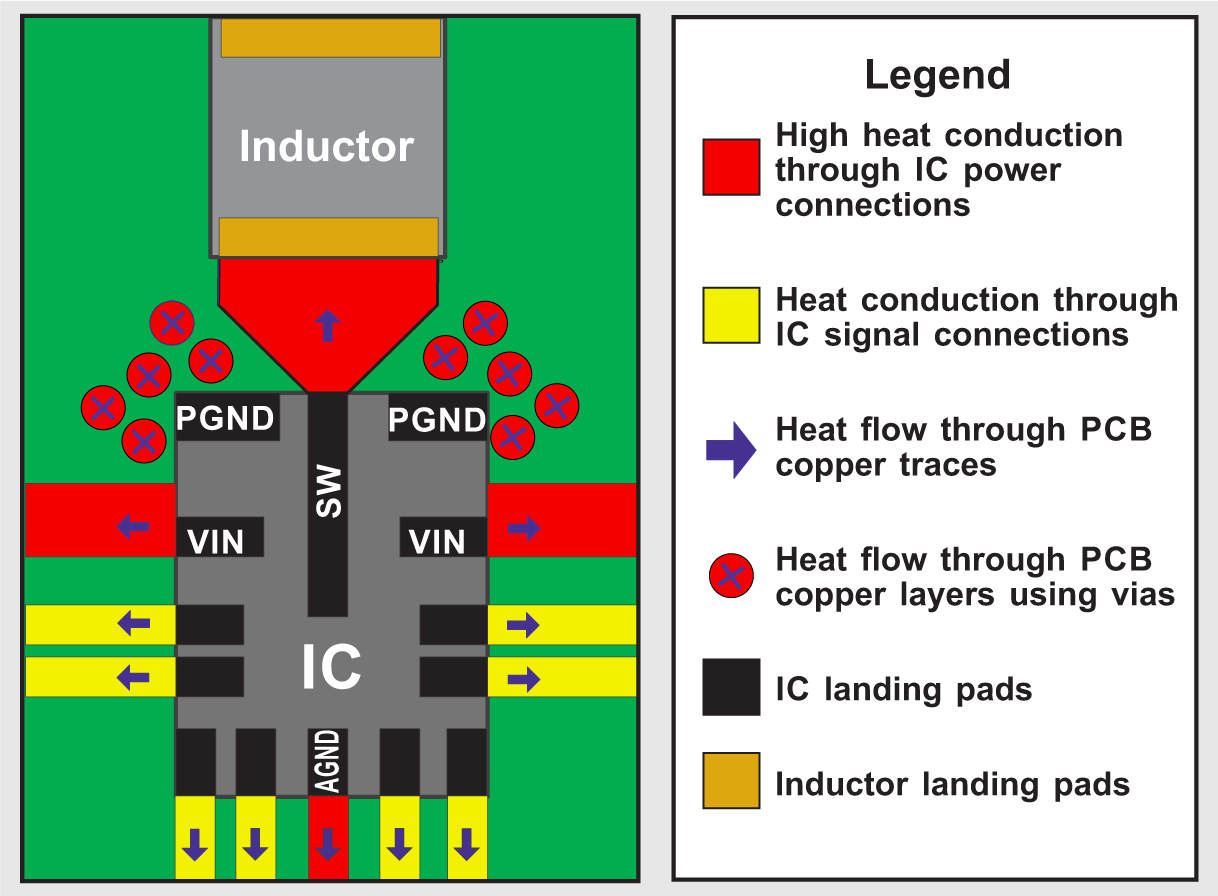

圖 2 用于 PCB 層散熱的倒裝芯片內核到封裝熱傳導路徑的頂視圖

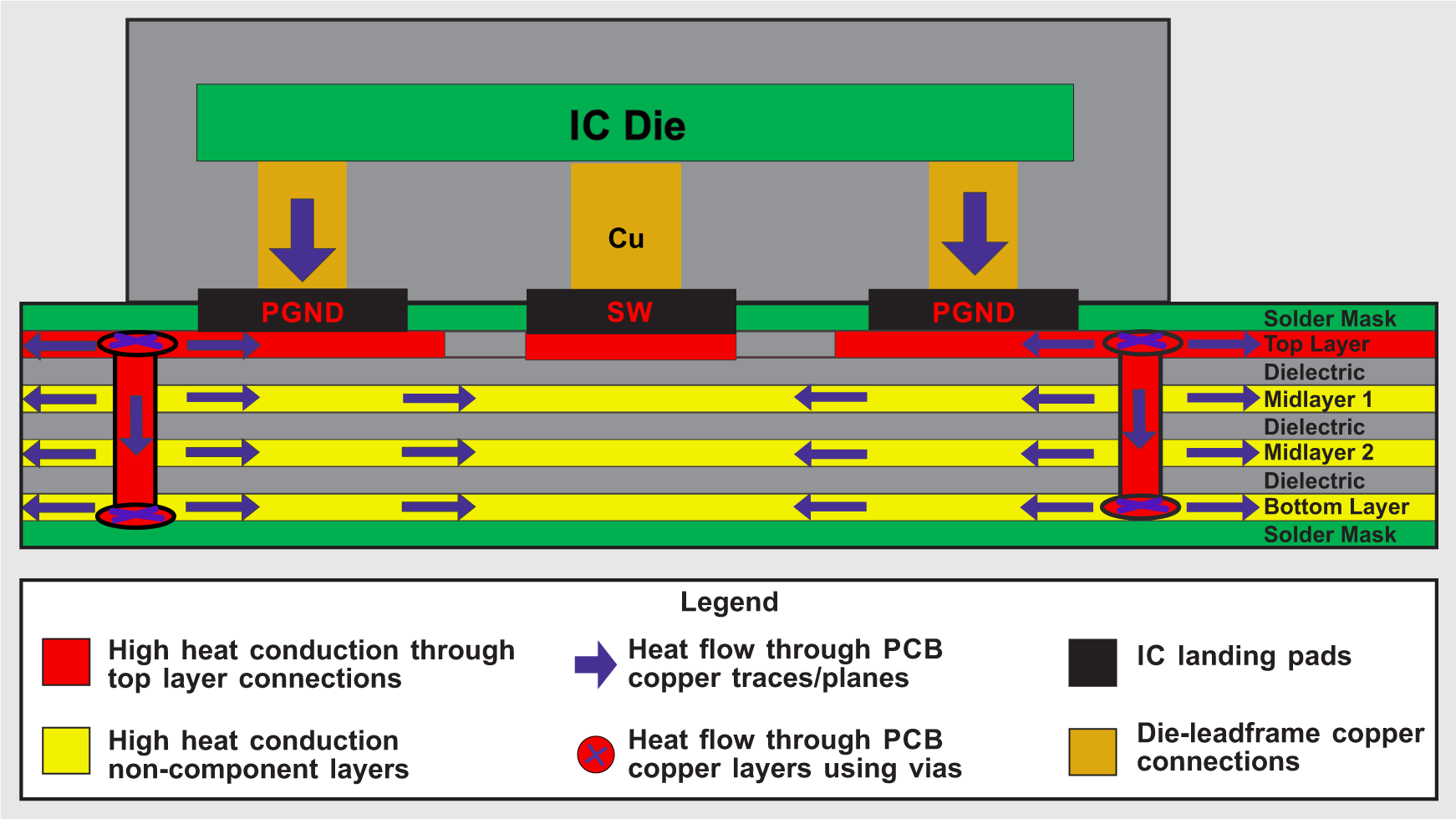

圖 3 倒裝芯片內核到封裝熱傳導路徑的電路板層視圖
