4.1 透鏡
鏡片呈薄圓盤狀，如圖 4-1 所示。透鏡具有幾個重要參數：透鏡直徑 (L_D)、透鏡厚度 (L_T)、表面拋光質量、蝕刻外徑和蝕刻環表面粗糙度。必須精心設計透鏡的尺寸，以實現出色的清潔性能。
提示：
- 透鏡的頂部和底部表面必須拋光，以盡可能地減少表面裂紋。建議的拋光級別為 60/40。
- 透鏡的底部表面必須包含蝕刻區域，以增加涂膠時的表面接觸面積。環可以通過幾種方法蝕刻，包括輕度噴砂、化學蝕刻或激光蝕刻，預計表面粗糙度為 300 目 (48um)。推薦的方法是輕度噴砂。
- 蝕刻環直徑 (R_D) 必須略小于換能器的內徑。
- 透鏡邊緣也必須拋光。為了提供額外的防裂保護，可以在透鏡邊緣添加一個保護斜面，以防止在制造和處理過程中發生碎裂。
- 可以選擇使用化學強化透鏡。化學強化透鏡通常具有更高的抗彎強度，同時其他屬性（例如，密度、楊氏模量和泊松比）幾乎保持恒定。
- 建議使用疏水和疏油涂層以降低水的表面張力。

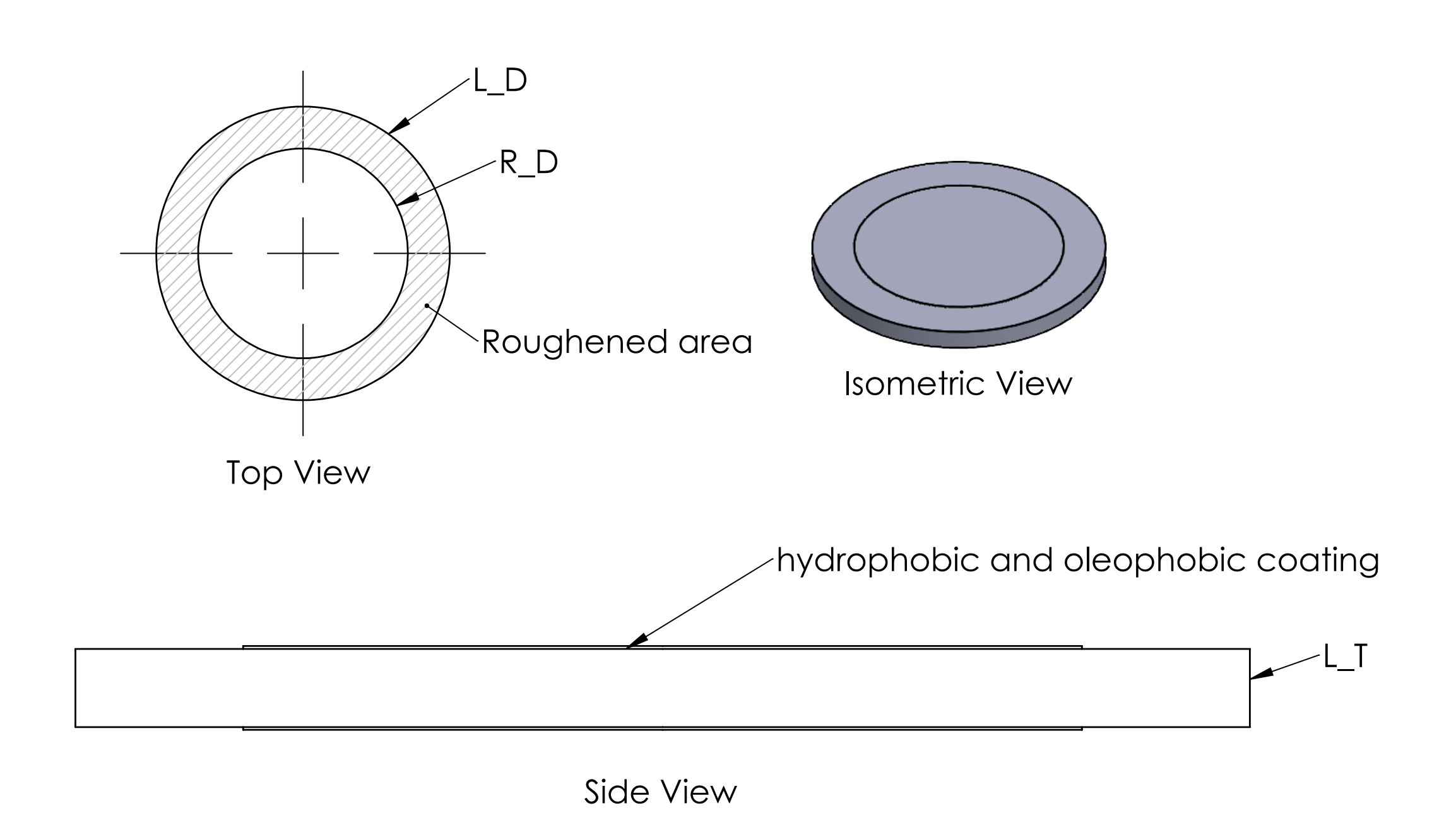

圖 4-1 透鏡：頂視圖、側視圖和等比率視圖
