ZHCAE41 June 2024 ULC1001 , ULC1001-Q1
6 示例：孔徑 = 15mm 時的 CAD 制圖
孔徑 = 15mm 時的 CAD 制圖
本節(jié)顯示了一個 15mm 孔徑 LCS 設(shè)計示例。請注意，換能器內(nèi)徑是此處的等效孔徑。另外這里還提供了此示例的 .STEP 文件。

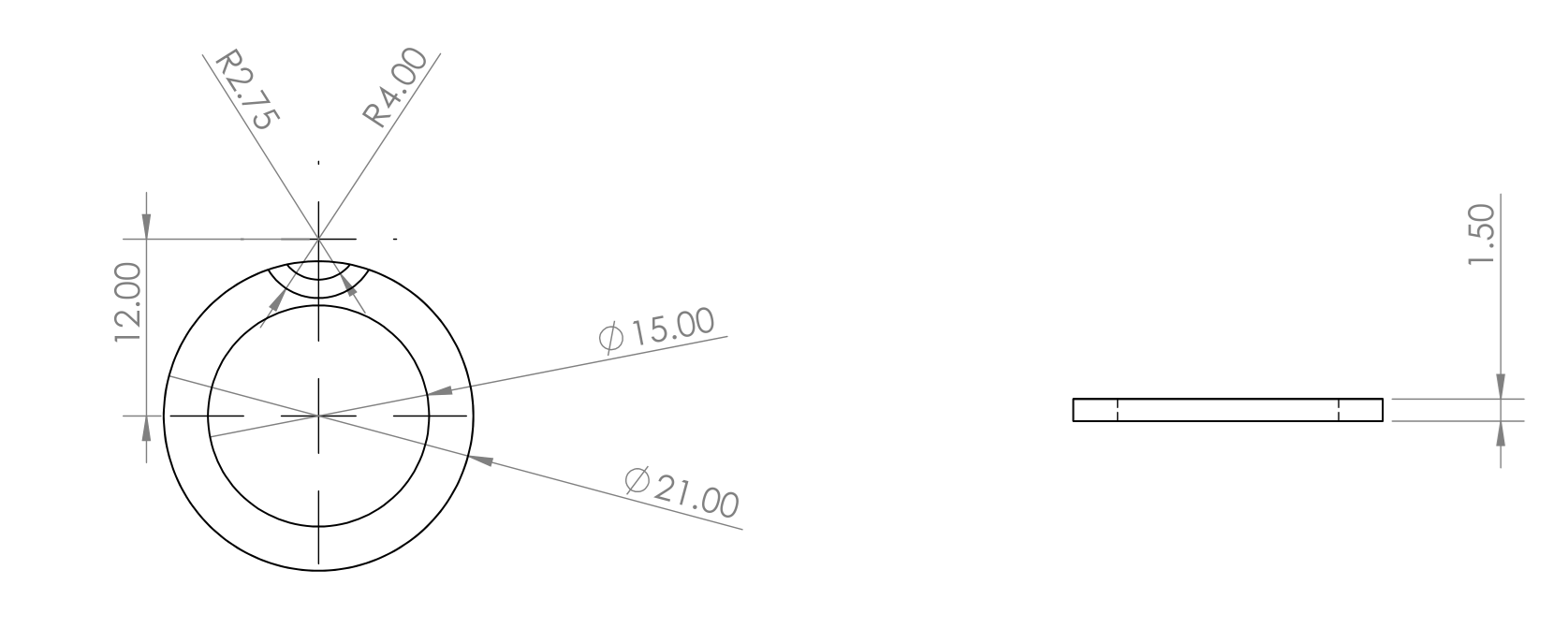

換能器尺寸如圖 6-1 所示。

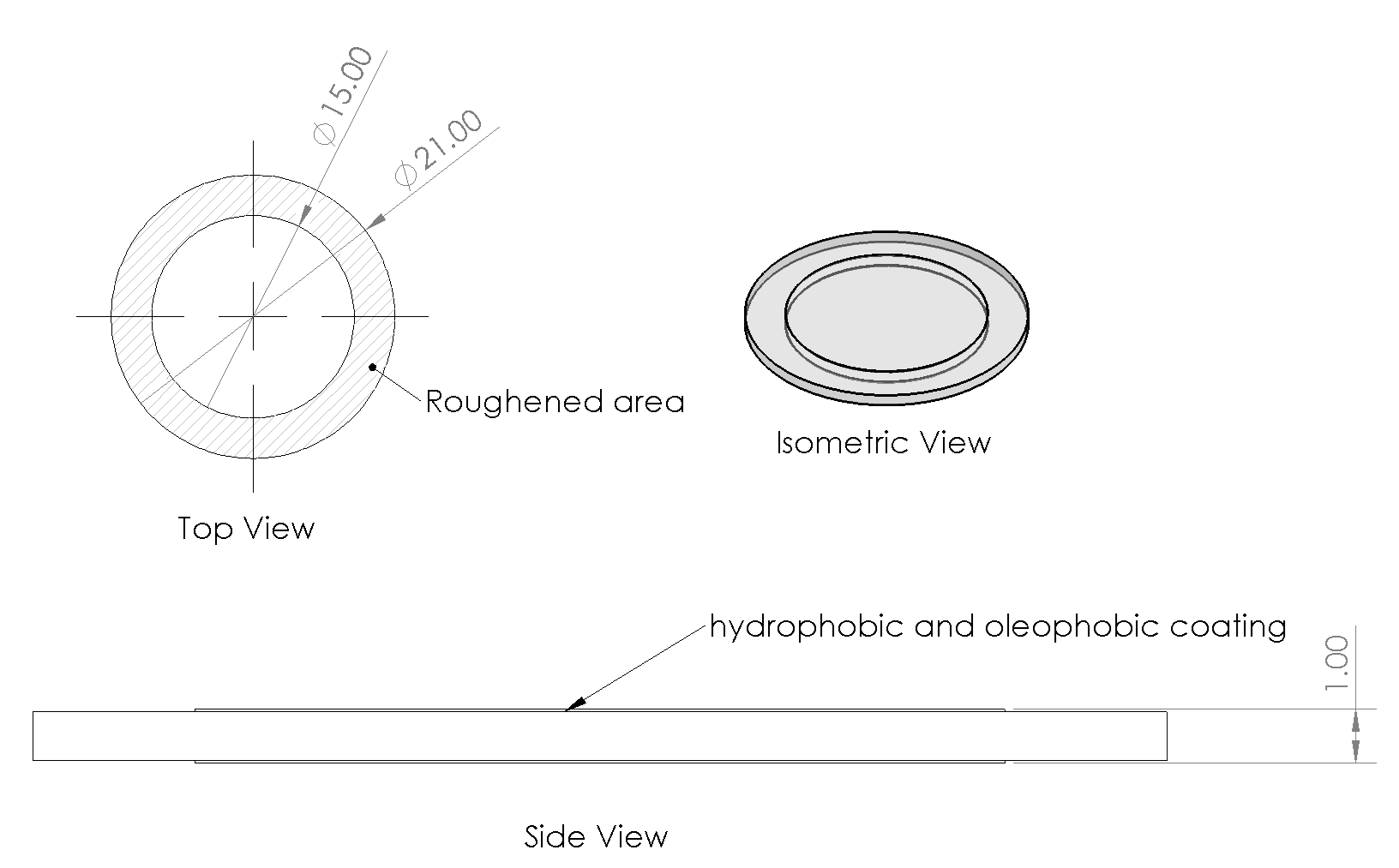

圖 6-1 換能器尺寸透鏡尺寸如圖 6-2 所示。

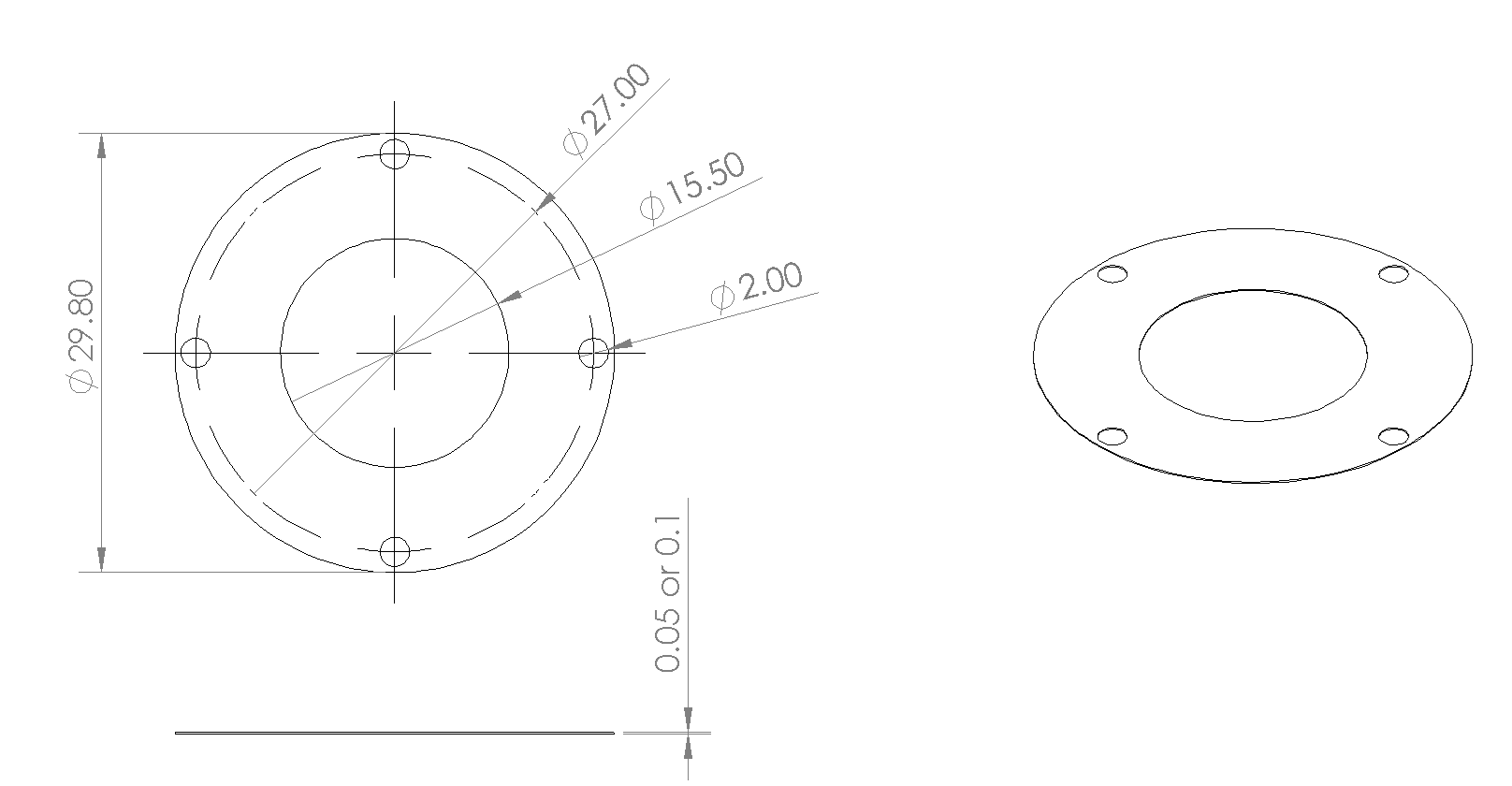

圖 6-2 透鏡尺寸薄膜尺寸如圖 6-3 所示。

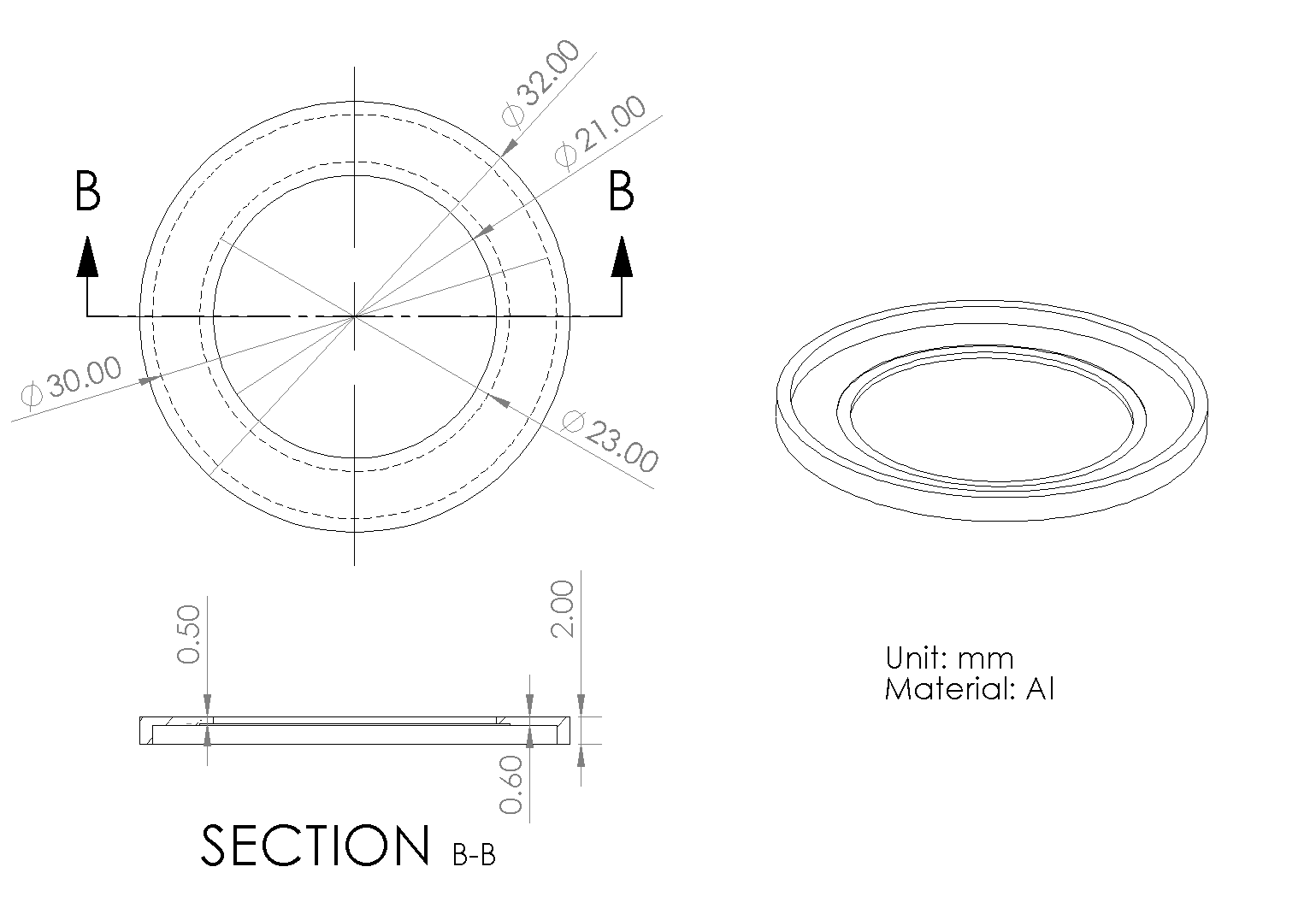

圖 6-3 薄膜尺寸膠水固定裝置底座尺寸如圖 6-4 所示。
圖 6-4 膠水固定裝置底座尺寸膠水固定裝置蓋子尺寸如圖 6-5 所示。

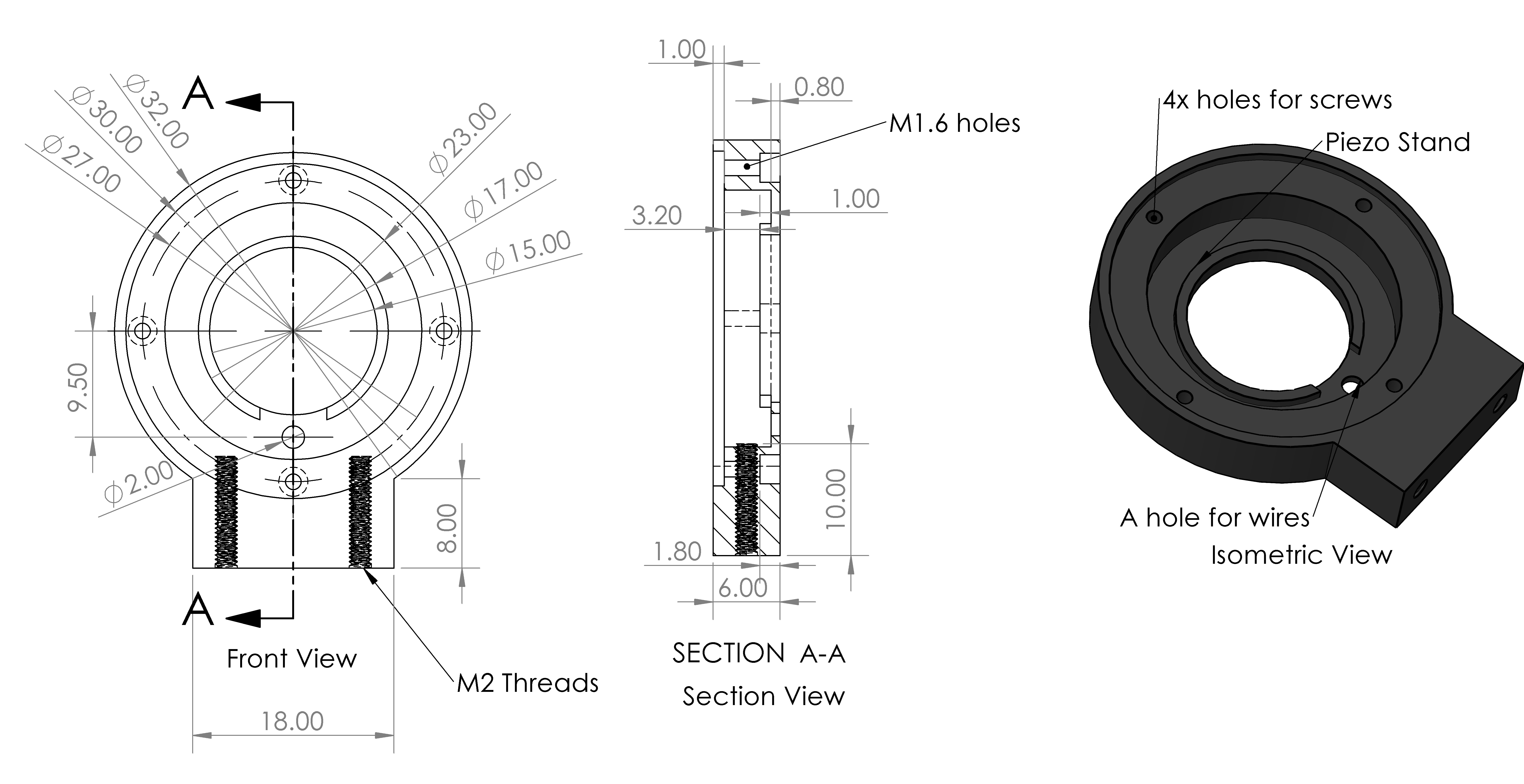

圖 6-5 膠水固定裝置蓋外殼底座尺寸如圖 6-6 所示。

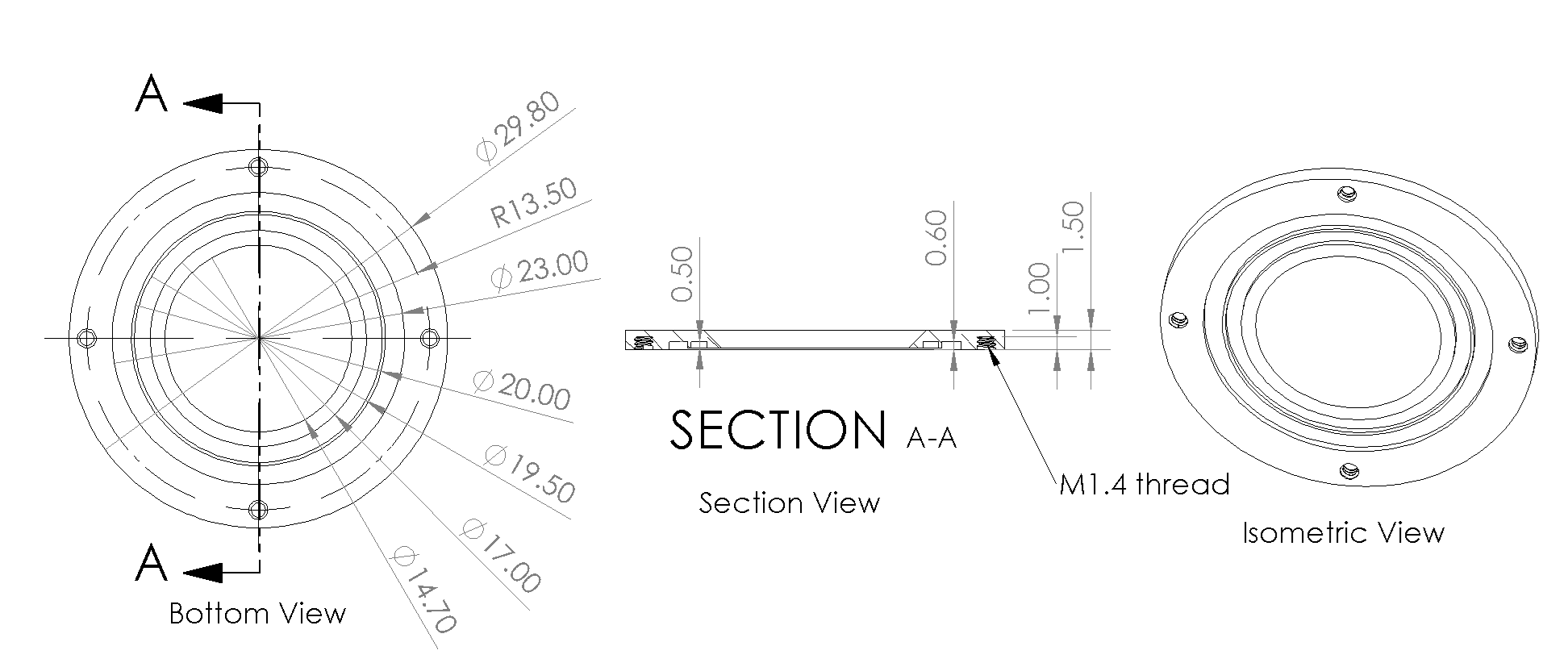

圖 6-6 外殼底座尺寸外殼蓋尺寸如圖 6-7 所示。

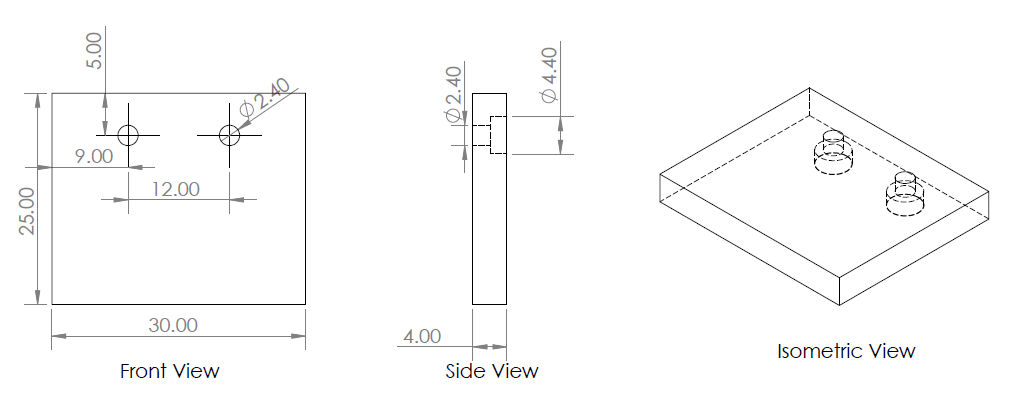

圖 6-7 外殼蓋尺寸外殼基座尺寸如圖 6-8 所示。
圖 6-8 外殼基座尺寸
M2 螺絲尺寸如圖 6-9 所示。
圖 6-9 M2 螺絲尺寸M1.4 螺絲尺寸如圖 6-10 所示。
圖 6-10 M1.4 螺絲尺寸
