ZHCAE41 June 2024 ULC1001 , ULC1001-Q1
3.4.3 薄膜
這里選擇了柔性聚酰胺作為鏡頭蓋和外殼之間的接口。選擇聚酰胺薄膜作為接口的原因包括：
- 非常柔軟，彎曲模量為 2.5GPa，有助于減少阻尼。
- 抗拉強度高達 340MPa。
- 具有出色的熱穩定性，可在 -100°C 到 260°C 范圍內正常使用。
- 提供多種不同厚度，從 10um 到 1000um 不等。
- 成本低且易于進行圖案化處理。
- 也可以考慮使用其他材料（鋁、不銹鋼、薄膜、尼龍、塑料等）。

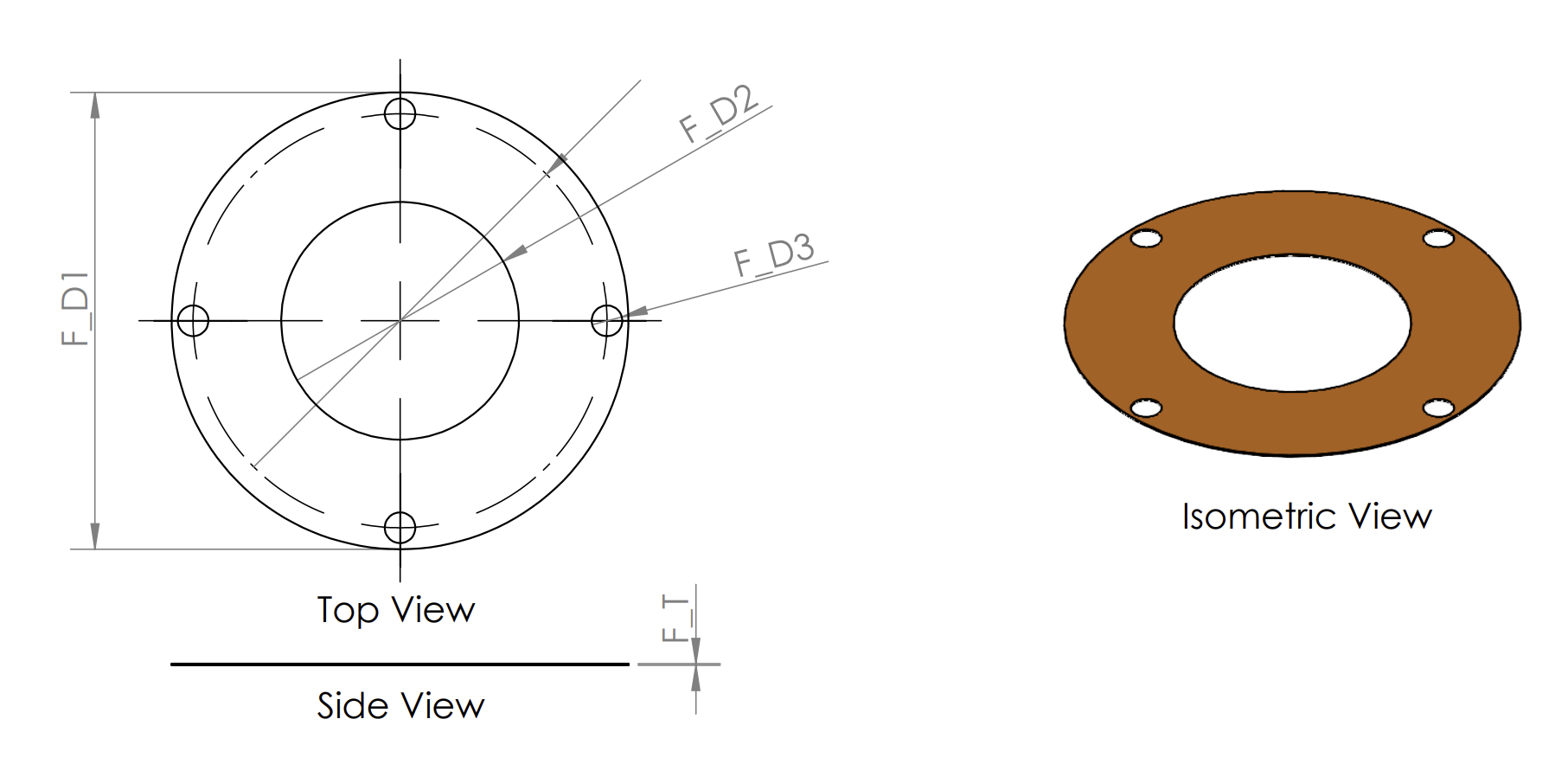

圖 3-8 顯示了應用中薄膜的頂視圖、側視圖和等比率視圖。該圖案旨在確保內徑 (F_D2) 與壓電換能器內徑相同。四個小孔設計用于安裝螺絲。
圖 3-8 薄膜：頂視圖、側視圖和等比率視圖
